Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-350-MDV-E, Ду 350, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105645
-30%

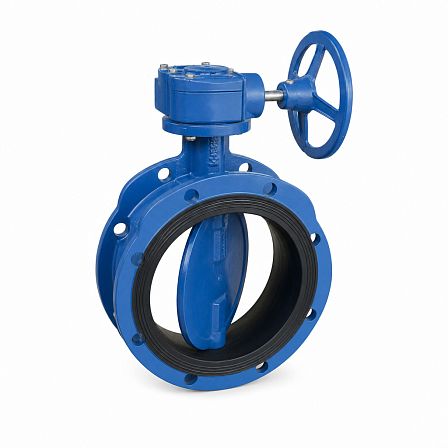

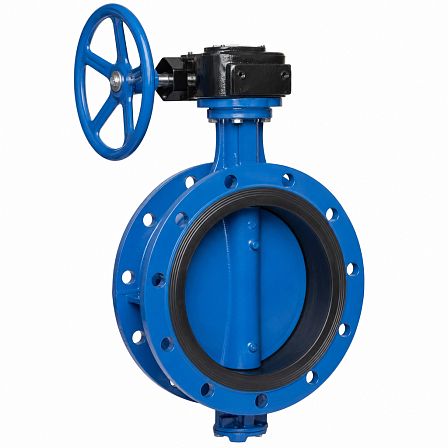

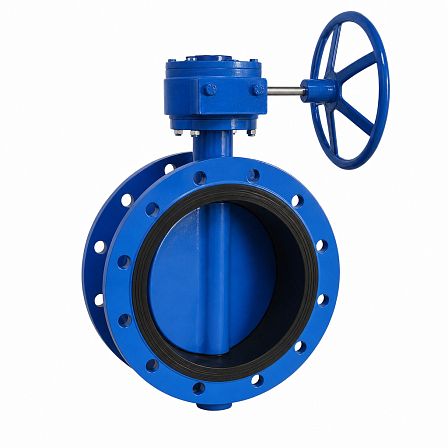

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-350-MDV-E, Ду 350, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105645
АРТ: BD01H105645
-30%

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-350-MDV-E, Ду 350, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105645

АРТ: BD01H105645
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
236 102.56 ₽
165 271.79 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПСС FN(W)-3-350-MDV-E, артикул BD01H105645, предназначен для перекрытия потока в трубопроводах DN 350. Исполнение — фланцевое, с ручным редуктором; номинальное давление PN 16. Корпус и диск изготовлены из высокопрочного чугуна GGG40, седловое уплотнение — EPDM.

Назначение и исполнение

Затвор относится к серии ЗПСС — дисковым поворотным затворам с фланцевым присоединением. Запорный орган выполнен в виде поворотного диска, управление осуществляется через редуктор. Исполнение рассчитано на установку в трубопроводную систему с условным проходом 350 мм.

Основные технические характеристики

  • Модель: FN(W)-3-350-MDV-E;
  • Артикул: BD01H105645;
  • Условный проход: DN 350;
  • Номинальное давление: PN 16, или 1,6 МПа;
  • Тип присоединения: фланцевый;
  • Тип управления: ручной редуктор;
  • Серия: ЗПСС.

Материалы деталей

Корпус затвора изготовлен из высокопрочного чугуна GGG40. Диск также выполнен из высокопрочного чугуна GGG40. Для герметизации применяется седло из EPDM — этилен-пропиленового каучука. Данная комплектация соответствует исполнению с чугунными корпусом и диском и эластомерным уплотнением EPDM.

Температурные параметры

Рабочий диапазон температуры среды составляет от −15 до +75 °C. Предельно допустимый температурный диапазон указан от −20 до +95 °C. При подборе затвора необходимо учитывать совместимость рабочей среды с материалом уплотнения EPDM.

Управление

Затвор оснащен редуктором MDV-E. Редуктор предназначен для ручного поворота диска и используется для управления затвором DN 350, снижая требуемое усилие на приводном механизме.

Габаритные данные

Указанные габаритные размеры изделия составляют 188 × 535 × 789 мм. Номинальный размер DN 350 определяет присоединение к фланцам трубопровода соответствующего условного прохода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
350 (14)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Артикул
BD01H105645
Объём одной штуки, м³
0.03123
Вес (кг)
58
Длина (мм)
78
Ширина (мм)
520
Высота (мм)
770
