Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-450-MDV-E, Ду 450, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105647
-30%

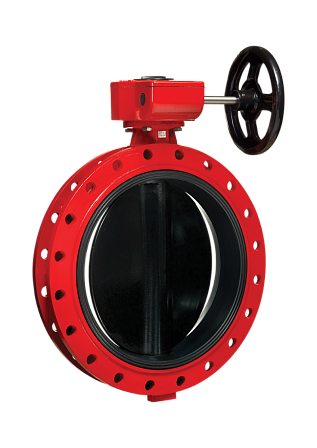

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-450-MDV-E, Ду 450, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105647
АРТ: BD01H105647
-30%

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-450-MDV-E, Ду 450, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105647

АРТ: BD01H105647
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Управление
Редуктор
Диск
Чугунный
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
481 802.95 ₽
337 262.06 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПСС FN(W)-3-450-MDV-E, артикул BD01H105647, предназначен для перекрытия потока в трубопроводах DN 450 при номинальном давлении PN 16. Исполнение фланцевое, с червячным редуктором; корпус и диск изготовлены из высокопрочного чугуна GGG40, седловое уплотнение — EPDM.

Назначение и параметры

Затвор применяется в системах водоснабжения, кондиционирования, вентиляции и пожаротушения, а также для чистого воздуха при давлении до 1,2 МПа. Номинальный диаметр прохода составляет Ду 450, номинальное давление — Ру 16 (1,6 МПа).

Конструктивное исполнение

Модель FN(W)-3 выполнена с фланцевым присоединением. Корпус изготовлен из высокопрочного чугуна GGG40; материал поворотного диска — высокопрочный чугун GGG40. Уплотнение седла выполнено из этилен-пропиленового каучука EPDM.

Управление

Затвор комплектуется червячным редуктором MDV. Редуктор передает усилие на шток и обеспечивает ручное поворотное управление диском для открытия, закрытия и установки промежуточного положения.

Температурный режим

Рабочая температура перекачиваемой среды составляет от −15 до +75 °C. Допускается кратковременная работа при температуре от −20 до +95 °C.

Герметизация

Запирание потока выполняется поворотным диском с уплотнением из EPDM. Для затворов данной серии предусмотрено герметичное перекрытие потока в обоих направлениях; класс герметичности — А.

Основные характеристики

  • Бренд: ГРАНВЭЛ;
  • Серия: ЗПСС;
  • Артикул: BD01H105647;
  • Обозначение: FN(W)-3-450-MDV-E;
  • Тип арматуры: дисковый поворотный затвор;
  • Номинальный диаметр: Ду 450;
  • Номинальное давление: Ру 16;
  • Присоединение: фланцевое;
  • Управление: червячный редуктор MDV;
  • Материал корпуса: высокопрочный чугун GGG40;
  • Материал диска: высокопрочный чугун GGG40;
  • Материал седла: EPDM;
  • Рабочая температура: −15…+75 °C;
  • Кратковременно допустимая температура: −20…+95 °C;
  • Габариты с упаковкой: 640 × 170 × 820 мм.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
450 (18)
Давление, бар
16
Максимальная рабочая температура t max, °C
75
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BD01H105647
Объём одной штуки, м³
0.07223
Рабочая температура, C°
-15…+75 °C
Вес (кг)
115
Длина (мм)
114
Ширина (мм)
640
Высота (мм)
990
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-flancevyj.pdf
993.16Кб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
