Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Затворы дисковые \ Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-500-MDV-E, Ду 500, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105648
-30%

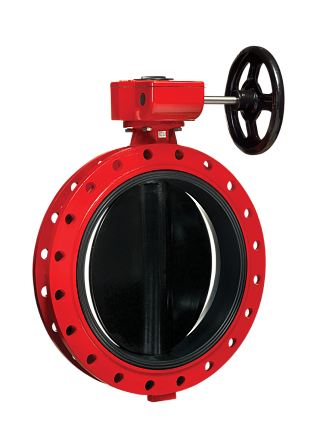

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-500-MDV-E, Ду 500, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105648
АРТ: BD01H105648
-30%

Затвор дисковый ГРАНВЭЛ, ЭПСС, FN(w)-3-500-MDV-E, Ду 500, Ру16, фланцевый, с редуктором, корпус GGG40, диск GGG40, седло EPDM, BD01H105648

АРТ: BD01H105648
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
ГРАНВЭЛ ГРАНВЭЛ Бренд ГРАНВЭЛ
-30%
658 256.31 ₽
460 779.42 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Дисковый поворотный затвор ГРАНВЭЛ ЗПСС FN(W)-3-500-MDV-E (артикул BD01H105648) предназначен для перекрытия потока в трубопроводах DN 500 при номинальном давлении PN 16. Исполнение фланцевое, с ручным редуктором; корпус и диск изготовлены из высокопрочного чугуна GGG40, седловое уплотнение — EPDM.

Конструкция и присоединение
Затвор выполнен в фланцевом исполнении с присоединением фланец/фланец. Номинальный диаметр составляет Ду 500, номинальное давление — Ру 16 (1,6 МПа). Управление осуществляется через редуктор Pro Gear; предусмотрен монтажный фланец ISO для установки привода.

Материалы основных деталей

  • корпус — высокопрочный чугун GGG40;
  • диск — высокопрочный чугун GGG40;
  • седловое уплотнение — EPDM.

Рабочие параметры
Рабочая температура перемещаемой среды — от −15 до +75 °C. Кратковременно допускается температура от −20 до +95 °C. Затвор рассчитан на давление до 16 бар.

Рабочие среды и применение
Оборудование применяется на трубопроводах воды, воздуха, неагрессивных газов и нейтральных жидкостей. Основные области использования: системы водоснабжения, пожаротушения, вентиляции, кондиционирования, холодоснабжения и очистки воздуха.

Габаритные данные
Указанные габариты изделия: 760 × 120 × 940 мм. Артикул производителя: BD01H105648.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Управление
Редуктор
Диск
Чугунный
Уплотнение
EPDM
Эксцентритет
Осевой
Материал
Чугунные
Диаметр, (мм, дюйм)
500 (20)
Давление, бар
16
Максимальная рабочая температура t max, °C
95
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год
Артикул
BD01H105648
Объём одной штуки, м³
0.10079
Вес (кг)
165
Длина (мм)
127
Ширина (мм)
715
Высота (мм)
1110
Дата доставки в ваш город
Документация
diskovyj-povorotnyj-zatvor-granvehl-flancevyj.pdf
993.16Кб
granval-instrukciya-po-montazhu-i-ekspluatacii.pdf
4.78Мб
instrukciya-po-vyboru-vorotnikovyx-flancev.pdf
225.96Кб
instrukciya-po-zamene-sedlovogo-uplotneniya.pdf
159.45Кб
