Клапан игольчатый VYC, 147, Ду 32, Ру 250, Тмакс 400°C, нержавеющая сталь, DQ03A10219
АРТ: DQ03A10219

Клапан игольчатый VYC, 147, Ду 32, Ру 250, Тмакс 400°C, нержавеющая сталь, DQ03A10219

АРТ: DQ03A10219
Краткие характеристики
Все характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Руль (штурвал, маховик)
VYC VYC Бренд VYC
  • Описание
  • Характеристики
  • Документация
Описание

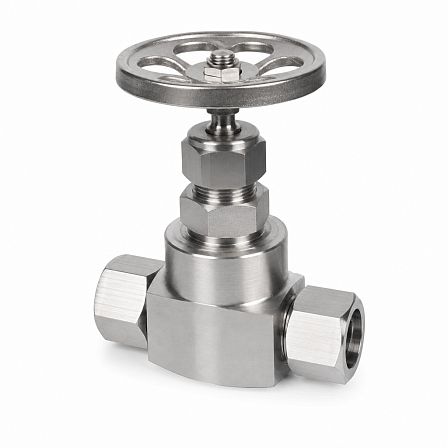

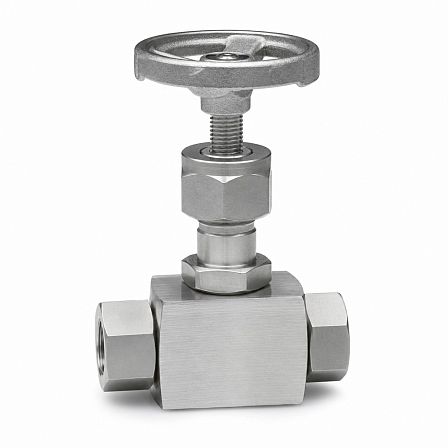

Клапан игольчатый VYC 147-03-032, артикул DQ03A10219, предназначен для перекрытия потоков жидккостей, газов и пара. Исполнение с корпусом из нержавеющей стали, условным проходом DN 32, внутренней резьбой G 1 1/4″, номинальным давлением PN 250 бар и предельной температурой рабочей среды до +400 °C.

Назначение и рабочие среды

Клапан применяется в гидравлических, пневматических, отопительных, паровых, химических и пищевых системах. Рабочие среды: жидкости, газы и пар. Конструкция относится к игольчатым запорным клапанам с ручным управлением маховиком.

Основные технические параметры
  • Модель: VYC 147-03-032.
  • Артикул: DQ03A10219.
  • Условный проход: DN 32.
  • Присоединение: внутренняя цилиндрическая трубная резьба G 1 1/4″ по ISO 228/1.
  • Номинальное давление: PN 250 бар (25 МПа).
  • Диапазон рабочей температуры: от −60 до +400 °C.
  • Допустимое рабочее давление при температуре +400 °C: до 164 бар.
  • Коэффициент пропускной способности Kv: 5,19 м³/ч при перепаде давления 1 бар.
Материалы конструкции

Корпус, корпус сальника, нажимная втулка и гайка сальника изготовлены из нержавеющей стали EN 1.4401. Запорный орган, шток, кольцо, гайка и шайба также выполнены из нержавеющей стали EN 1.4401. Сальниковое уплотнение — графит. Для типоразмера 1 1/4″ предусмотрен алюминиевый маховик.

Конструктивные особенности

Клапан имеет подвижный запорный орган и уменьшенное проходное сечение диаметром 17 мм. Шток оснащён задним уплотнением back seating, позволяющим обслуживать сальниковый узел без контакта уплотнения с рабочей средой. Корпусная конструкция выполнена из прокатного прутка.

Габариты и масса
  • Высота H: 158 мм.
  • Высота H1: 173 мм.
  • Строительная длина L: 95 мм.
  • Диаметр маховика: 100 мм.
  • Масса: 3,20 кг.
Соответствие требованиям

Клапан серии VYC 147 разработан в соответствии с требованиями Директивы 2014/68/EU для оборудования, работающего под давлением, и Директивы ATEX 2014/34/EU. Исполнение из нержавеющей стали соответствует требованиям NACE MR0175 / EN ISO 15156 для материалов, применяемых в средах с содержанием сероводорода.

Характеристики
Страна производства
ИСПАНИЯ
Класс товара
Промышленные
Область применения
Пароконденсатные системы
Тип управления
Руль (штурвал, маховик)
Материал уплотнения запорного элемента
Графит
Тип уплотнения штока
Сальниковое
Высота, мм
158 мм
Материал
Нержавеющие
Диаметр, (мм, дюйм)
32 (1 1/4)
Давление, бар
250
Максимальная рабочая температура t max, °C
400
Присоединение
Резьбы внутренние
Количество в упаковке
1шт
Артикул
DQ03A10219
Длина (отрезок, бухта), м
95
Объём одной штуки, м³
0.00164
Вес (кг)
3.2
Длина (мм)
95
Ширина (мм)
100
Высота (мм)
173
