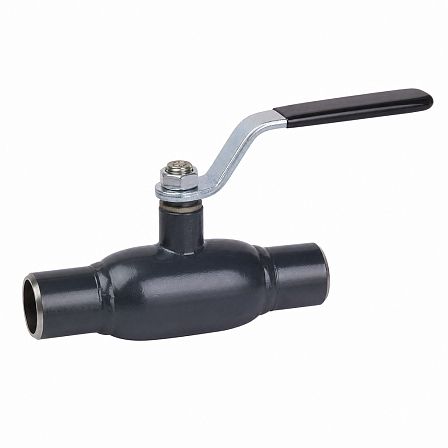

Кран шаровой БИВАЛ, КШГ.12, Ду 20, Ру 40, Рраб не более 12 бар, стальной, сварка/сварка, CM03B201228
АРТ: CM03B201228

Кран шаровой БИВАЛ, КШГ.12, Ду 20, Ру 40, Рраб не более 12 бар, стальной, сварка/сварка, CM03B201228

АРТ: CM03B201228
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

Кран шаровой БИВАЛ КШГ.12.020.40 С/С, артикул CM03B201228 — двухходовой стальной кран для природного газа, воздуха и нейтральных газов. Условный проход DN 20, номинальное давление PN 40, рабочее давление газа — не более 12 бар; присоединение к трубопроводу — сварка/сварка.

Назначение
Кран предназначен для установки в газораспределительных системах и магистралях природного газа. Допускается применение на трубопроводах с воздухом и нейтральными газами. Рабочая среда не должна превышать давление 1,2 МПа (12 бар).

Основные параметры

  • Маркировка: КШГ.12.020.40 С/С.
  • Артикул: CM03B201228.
  • Условный проход: DN 20.
  • Проходной диаметр: 15 мм.
  • Номинальное давление: PN 40, или 4,0 МПа.
  • Максимальное рабочее давление для природного газа: 1,2 МПа (12 бар).
  • Температура рабочей среды: от −40 до +80 °C.
  • Тип прохода: редуцированный.
  • Тип крана: двухходовой.

Присоединение и управление
Исполнение С/С предусматривает два патрубка под сварку. Управление ручное, рукояткой. Кран может устанавливаться на трубопроводе в любом положении при условии доступности для эксплуатации.

Материалы конструкции
Корпус изготовлен из углеродистой стали, запорный шар — из нержавеющей стали. Седло шара и сальник выполнены из фторопласта с добавлением 20% углерода и нитрила NBR. Для уплотнительных колец применяются нитрил NBR и Viton.

Габаритные и присоединительные размеры

  • Диаметр корпуса Dk: 42 мм.
  • Диаметр патрубка под сварку d: 27 мм.
  • Толщина стенки патрубка t: 3 мм.
  • Длина крана L: 230 мм.
  • Высота H1: 47 мм.
  • Высота H2: 126 мм.
  • Длина рукоятки Lp: 140 мм.
  • Масса: 0,8 кг.

Эксплуатация
Кран не требует технического обслуживания в процессе эксплуатации. Перед монтажом необходимо обеспечить соответствие диаметра и толщины стенки трубопровода присоединительным размерам патрубков под сварку.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Газоснабжение
Тип управления
Ручка - рычаг
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Высота, мм
47 мм
Материал
Стальные
Диаметр, (мм, дюйм)
20 (3/4)
Давление, бар
40
Максимальная рабочая температура t max, °C
80
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Нет
Артикул
CM03B201228
Длина (отрезок, бухта), м
230
Толщина стенки, мм
3 мм
Объём одной штуки, м³
0.00111
Вес (кг)
0.8
Длина (мм)
230
Ширина (мм)
42
Высота (мм)
115
