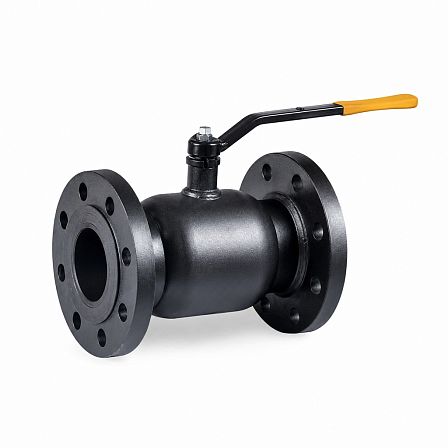

Кран шаровой БИВАЛ, КШГ.12, Ду 125, Ру 25, Рраб не более 12 бар, стальной, фланцевый, CM03B373893
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШГ.12.125.25 Ф/Ф, артикул CM03B373893 — стальной двухходовой запорный кран для природного газа, воздуха и нейтральных газов. Условный проход Ду 125, номинальное давление Ру 25, допустимое рабочее давление для газовых сред — не более 12 бар. Присоединение к трубопроводу — фланцевое с двух сторон, управление — рукояткой.
Назначение
Кран предназначен для перекрытия потока в системах газоснабжения, газораспределения и трубопроводах, транспортирующих природный газ, воздух и нейтральные газы. Изделие применяется как запорная арматура; использование в режиме регулирования расхода не предусматривается.
Основные параметры
- Серия: КШГ.12.
- Артикул: CM03B373893.
- Условный проход: Ду 125.
- Номинальное давление: Ру 25, или 2,5 МПа.
- Рабочее давление: не более 12 бар, или 1,2 МПа.
- Тип крана: шаровой, двухходовой.
- Тип прохода: стандартный (редуцированный); проходное сечение — Ду 100.
- Присоединение: фланец/фланец (Ф/Ф).
- Управление: ручное, рукояткой.
Конструкция и материалы
Корпус крана выполнен из углеродистой стали. Шар и шток изготовлены из нержавеющей стали. Для герметизации седла шара применяются фторопласт с добавлением углерода (PTFE+C) и нитрильный каучук NBR. В уплотнении штока используются Viton, PTFE+C и NBR. Конструкция рассчитана на работу с газовыми средами при ограничении рабочего давления до 12 бар.
Рабочие среды и температурный диапазон
- Рабочие среды: природный газ, воздух, нейтральные газы.
- Температура рабочей среды: от −40 до +80 °C.
- Температура окружающей среды: от −45 до +40 °C.
Присоединительные и габаритные размеры
Фланцевое исполнение соответствует Ду 125 и Ру 25. Наружный диаметр фланца составляет 270 мм, диаметр расположения крепежных отверстий — 245 мм, диаметр отверстий — 24 мм. Строительная длина крана — 325 мм. Высота до оси рукоятки — 132 мм, общая высота — 221 мм. Длина рукоятки — 365 мм.
Масса и монтаж
Масса изделия составляет 26,3 кг. Кран устанавливается в трубопровод с фланцевым соединением с обеих сторон. Для монтажа требуется обеспечить доступ к рукоятке и возможность полного поворота запорного органа.
