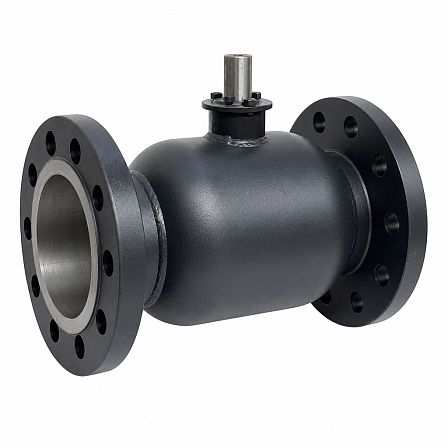

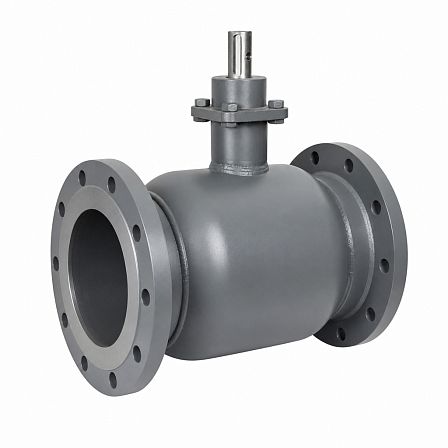

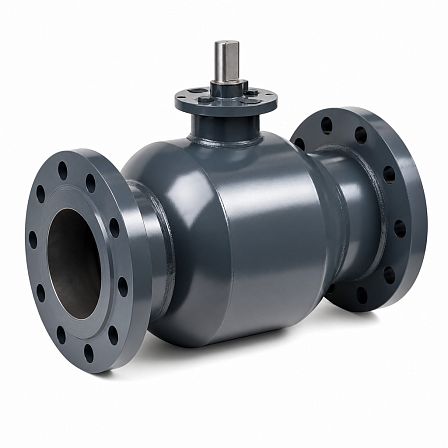

Кран шаровой БИВАЛ, КШГ.12, Ду 200, Ру 25, Рраб не более 12 бар, стальной, фланцевый, с голым штоком, CM03B213494
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШГ.12.200.25 Ф/Ф, артикул CM03B213494, — стальной фланцевый кран для газораспределительных систем и магистралей природного газа. Номинальный диаметр — Ду 200, номинальное давление — Ру 25, рабочее давление среды — не более 12 бар; управление выполняется через голый шток под установку редуктора или привода.
Назначение
Кран предназначен для установки на трубопроводах природного газа, воздуха и нейтральных газов. Допускаемая температура рабочей среды составляет от −40 до +80 °C. Рабочее давление в газопроводе — до 1,2 МПа (12 бар).
Конструкция и присоединение
Исполнение КШГ.12.200.25 Ф/Ф предусматривает фланцевое присоединение с обеих сторон. Кран двухфланцевый, с номинальным диаметром Ду 200 мм и стандартным проходом шара диаметром 146 мм. Присоединительные размеры фланцев соответствуют ГОСТ 33259-2015, ряд 2.
Давление и управление
Номинальное давление крана — Ру 25, или 2,5 МПа. Фактическое рабочее давление для применения в газораспределительных системах ограничено значением не более 12 бар. Исполнение с голым штоком рассчитано на монтаж механического редуктора, электрического или пневматического привода; монтажная площадка соответствует ISO F12.
Материалы основных деталей
- корпус — углеродистая сталь;
- шар — нержавеющая сталь;
- седло шара и сальниковое уплотнение — фторопласт с добавлением 20 % углерода и нитрил NBR;
- уплотнительные кольца — нитрил NBR и Viton.
Конструкция сочетает стальной корпус с нержавеющим запорным элементом и полимерными уплотнениями.
Габаритные и присоединительные размеры
- номинальный диаметр: Ду 200 мм;
- диаметр прохода: 146 мм;
- наружный диаметр фланца для Ру 25: 360 мм;
- диаметр уплотнительной поверхности фланца Dk: 273 мм;
- строительная длина L: 400 мм;
- высота H1: 137 мм;
- высота H2: 288,5 мм;
- размер штока ds: 30 мм;
- размер i: 61,5 мм;
- масса: 72 кг.
Габаритные размеры приведены для фланцевого исполнения КШГ 12.200.25 Ф/Ф.
Монтаж и комплектация
Кран допускается устанавливать на трубопроводе в любом положении при обеспечении доступа для эксплуатации. Ответные фланцы, крепеж и прокладки поставляются по запросу. Техническое обслуживание в процессе эксплуатации не требуется.
