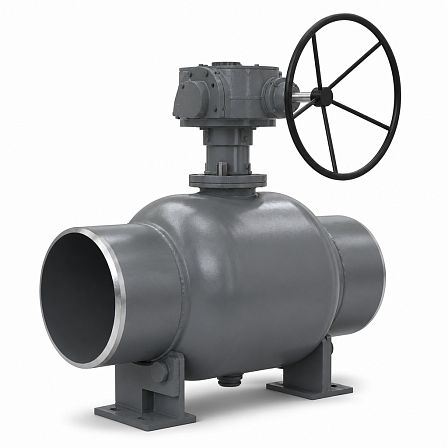

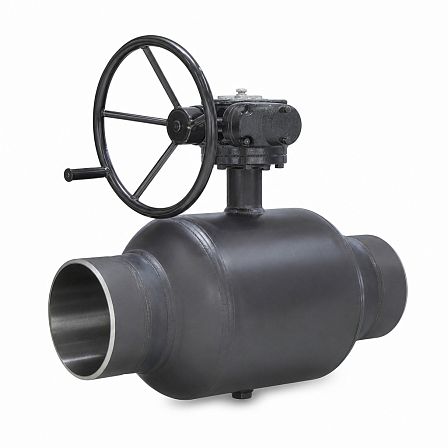

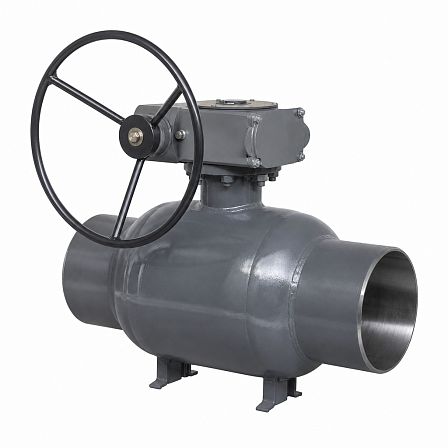

Кран шаровой БИВАЛ, КШТ.12, Ду 300, Ру 25, стальной, сварка/сварка, с редуктором, CM02G678242
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.12.300.25 С/С+R, артикул CM02G678242, — стальной запорный кран Ду 300 с приварным присоединением с двух сторон, номинальным давлением Ру 25 и механическим редуктором. Исполнение предназначено для полного открытия или перекрытия потока рабочей среды в трубопроводе.
Назначение
Кран применяется в трубопроводных системах теплоснабжения, охлаждения, водоснабжения и на промышленных технологических линиях. Шаровая запорная арматура используется в двух положениях: «открыто» и «закрыто»; для регулирования расхода рабочей среды не предназначена.
Основные параметры
- Модель: БИВАЛ КШТ.12.300.25 С/С+R.
- Артикул: CM02G678242.
- Номинальный диаметр: Ду 300.
- Номинальное давление: Ру 25, или 2,5 МПа.
- Тип прохода: редуцированный.
- Тип присоединения: сварка/сварка.
- Управление: механический редуктор.
- Исполнение: стандартное.
Конструкция и материалы
Кран имеет стальной корпус из стали 20 и приварные патрубки для стационарной установки в трубопровод. Запорный шар и шток изготовлены из нержавеющей стали. Седло шара и уплотнение штока выполнены из фторопласта PTFE с добавлением 20 % углерода; уплотнительные кольца — EPDM и Viton.
Управление
Кран поставляется в сборе с редуктором. Редуктор передает усилие на шток и обеспечивает ручное переключение запорного органа на трубопроводе большого диаметра. Монтажный фланец крана соответствует присоединению ISO F16.
Рабочие условия
Стандартное исполнение КШТ рассчитано на эксплуатацию при температуре рабочей среды от −40 до +200 °C. Номинальное давление Ру 25 является предельным рабочим давлением для данного исполнения при нормированных температурных условиях; допустимое давление при повышении температуры определяется зависимостью «температура—давление» изготовителя.
Габаритные данные
- Строительная длина: 724 мм.
- Наружный диаметр приварного патрубка: 325 мм.
- Толщина стенки патрубка: 10 мм.
- Диаметр проходного сечения: 246 мм.
- Ориентировочная масса крана без учета упаковки: 180 кг.
- Масса брутто: 215 кг.
- Объем в упаковке: 0,3 м³.
Монтаж
Присоединение к трубопроводу выполняется сваркой с обеих сторон. Кран допускается устанавливать в любом положении при обеспечении доступа к редуктору для управления и осмотра. Перед сварочными работами необходимо соблюдать требования монтажной документации к защите уплотнений и запорного узла от перегрева.
