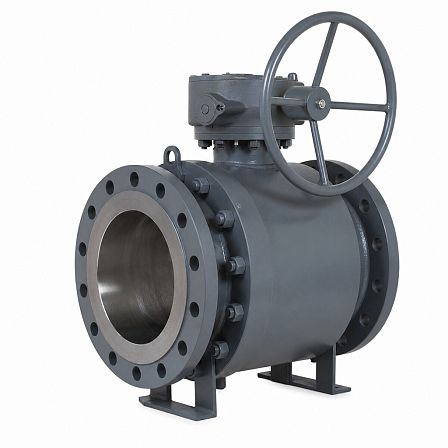

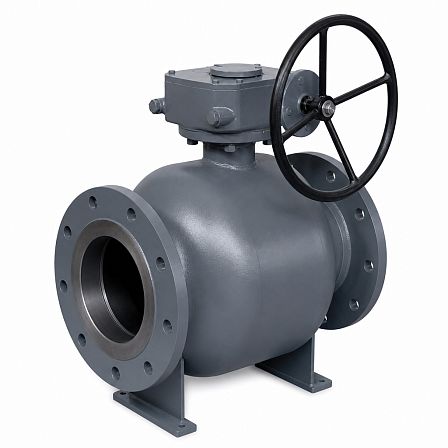

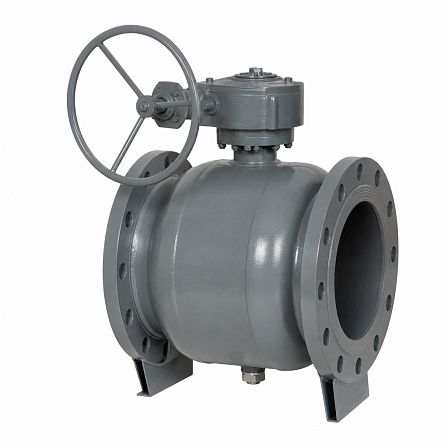

Кран шаровой БИВАЛ, КШТ.12, Ду 400, Ру 16, стальной, фланцевый, с редуктором, CM02G678266
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.12 Ду 400 Ру 16, артикул CM02G678266, — стальная запорная арматура с фланцевым присоединением и механическим редуктором. Изделие рассчитано на трубопроводы номинальным диаметром 400 мм и номинальным давлением 1,6 МПа; применяется для полного открытия или перекрытия потока рабочей среды.
Конструкция и назначение
Кран относится к серии КШТ.12 со стандартным штоком. Исполнение Ф/Ф предусматривает фланцевое присоединение с обеих сторон, а редуктор обеспечивает ручное управление запорным органом. Кран является двухходовой запорной арматурой и не предназначен для регулирования расхода.
Основные параметры
- Номинальный диаметр: Ду 400.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: фланец/фланец.
- Управление: механический редуктор.
- Проходной диаметр: 338 мм.
- Коэффициент пропускной способности Kv: 10 540 м³/ч.
- Класс герметичности: А по ГОСТ 9544-2015.
Присоединительные размеры фланцев соответствуют ГОСТ 33259-2015, ряд 2.
Рабочие среды и область применения
Кран предназначен для закрытых систем теплоснабжения, холодоснабжения, вентиляции и горячего водоснабжения с сетевой водой. Допускается применение в системах охлаждения и промышленности в пределах параметров, предусмотренных паспортом изделия.
Температурные условия
Максимальная температура рабочей среды составляет +200 °C. Диапазон температуры окружающего воздуха — от −45 до +40 °C; климатическое исполнение — У1 по ГОСТ 15150-69. Итоговые допустимые параметры эксплуатации должны соответствовать зависимости «температура—давление» для арматуры Ру 16.
Материалы основных деталей
- Корпус: углеродистая сталь Ст.20.
- Шар: нержавеющая сталь 08Х18Н10 / AISI 304.
- Шток: нержавеющая сталь.
- Седловое уплотнение: фторопласт с добавлением 20 % углерода.
- Уплотнение штока: фторопласт с добавлением 20 % углерода, EPDM и Viton.
Конструкция шарового затвора предусматривает уплотнение шара седлами из фторопласта с углеродным наполнителем.
Монтаж и эксплуатация
Кран устанавливают в месте, доступном для обслуживания и управления. При монтаже фланцевого исполнения необходимо проверить уплотнительные поверхности ответных фланцев и выполнять равномерную затяжку крепежа по периметру соединения. Монтаж выполняют при полностью открытом положении крана.
Ресурс и хранение
Для арматуры диапазона Ду 200–1200 полный назначенный ресурс составляет 15 000 циклов. Полный назначенный срок службы — 30 лет, средний срок хранения — 5 лет.
