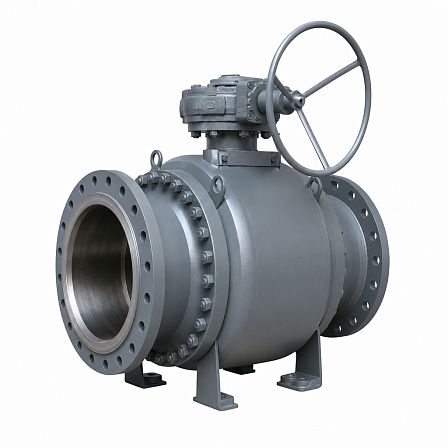

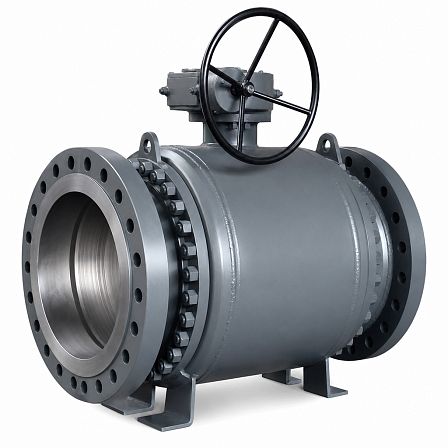

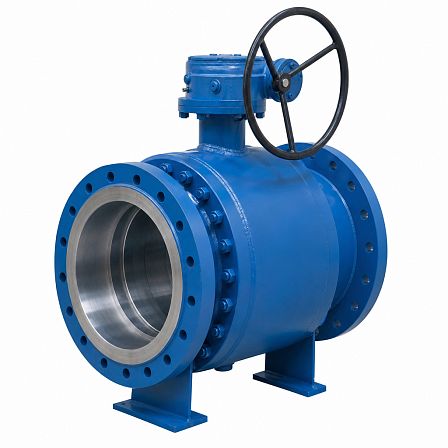

Кран шаровой БИВАЛ, КШТ.12, Ду 500, Ру 16, стальной, фланцевый, с редуктором, CM02G678268
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.12 Ду 500 Ру 16, артикул CM02G678268 — стальной двухходовой кран стандартного прохода с фланцевым присоединением и механическим редуктором. Предназначен для полного перекрытия потока в трубопроводах систем теплоснабжения, охлаждения и промышленных установок.
Основные параметры
- Серия: КШТ.12.
- Номинальный диаметр: Ду 500.
- Номинальное давление: Ру 16, или 1,6 МПа.
- Тип присоединения: фланец/фланец.
- Тип прохода: стандартный.
- Проходной диаметр: 385 мм.
- Тип управления: механический редуктор.
- Тип арматуры: шаровой кран, запорный, двухходовой.
Назначение
Кран применяется в трубопроводах теплоснабжения, охлаждения и промышленного назначения. Рабочая среда должна быть совместима с материалами корпуса, запорного шара и уплотнений. Кран используется как запорное устройство и предназначен для работы в положениях «открыто» и «закрыто».
Температурный режим
Для стандартного исполнения диапазон температуры рабочей среды составляет от −40 до +200 °C. Рабочее давление зависит от температуры среды; при проектировании трубопровода необходимо учитывать температурно-давленческие характеристики арматуры.
Конструкция и материалы
Корпус крана изготовлен из углеродистой стали, шар — из нержавеющей стали. Седло шара и сальниковое уплотнение выполнены из фторопласта с добавлением 20 % углерода. Уплотнительные кольца изготовлены из EPDM и Viton.
Присоединение и управление
Кран имеет фланцевое исполнение Ф/Ф. Присоединительные размеры фланцев соответствуют ГОСТ 33259-2015, ряд 1. Механический редуктор снижает усилие, необходимое для поворота шара, и обеспечивает ручное управление краном большого диаметра.
Габаритные параметры
- Строительная длина: 996 мм.
- Высота корпуса H1: 163,5 мм.
- Высота H2: 523,5 мм.
- Диаметр штока ds: 90 мм.
- Присоединительный фланец под привод: ISO F30.
- Масса базового крана: 698 кг.
Монтаж и эксплуатация
Кран допускается устанавливать на трубопроводе в любом положении при обеспечении доступа для управления и осмотра. Конструкция не требует технического обслуживания в процессе штатной эксплуатации. Комплекты ответных фланцев, крепежа и прокладок поставляются отдельно по запросу.
