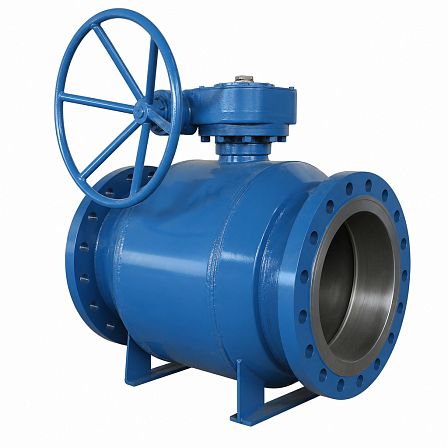

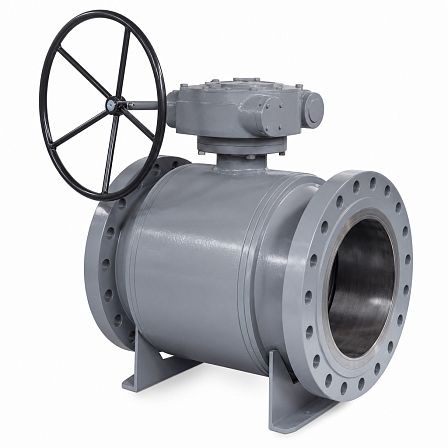

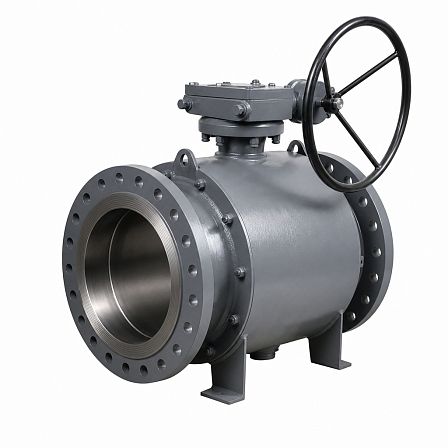

Кран шаровой БИВАЛ, КШТ.12, Ду 500, Ру 25, стальной, фланцевый, с редуктором, CM02G678282
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.12 Ду 500 Ру 25, артикул CM02G678282, — стальная запорная арматура со стандартным проходом, фланцевым присоединением и механическим редуктором. Предназначен для перекрытия потока в трубопроводах систем теплоснабжения, охлаждения и промышленного назначения.
Конструкция и управление
Кран выполнен по двухходовой шаровой схеме и рассчитан на работу в положениях «открыто» и «закрыто». Механический редуктор обеспечивает ручное управление поворотом шара на 90° при большом условном диаметре. Исполнение корпуса — фланец/фланец.
Основные параметры
- Серия: КШТ.12;
- номинальный диаметр: Ду 500;
- номинальное давление: Ру 25, или 2,5 МПа;
- тип прохода: стандартный;
- проходной диаметр: 385 мм;
- тип присоединения: фланцевое, Ф/Ф;
- управление: механический редуктор;
- монтажная длина корпуса: 710 мм;
- интерфейс для установки привода: ISO F30.
Материалы основных элементов
Корпус крана изготовлен из углеродистой стали. Шар выполнен из нержавеющей стали. Седло шара и уплотнение штока изготовлены из фторопласта с добавлением 20% углерода; уплотнительные кольца — из EPDM и Viton. Такая конструкция предназначена для работы с жидкими и газообразными средами, совместимыми с указанными материалами.
Рабочие условия
Кран применяется при температуре рабочей среды от −40 до +200 °C. Рабочее давление выбирают с учетом температурной зависимости «давление—температура» для арматуры Ру 25. Изделие предназначено для перекрытия потока; использование шарового крана в качестве регулирующего органа не предусматривается.
Присоединение к трубопроводу
Фланцевые присоединительные размеры соответствуют ГОСТ 33259-2015, ряд 1. Ответные фланцы, крепеж и прокладки в состав базового крана не входят и подбираются отдельно с учетом параметров трубопровода и рабочей среды.
Монтаж и эксплуатация
Установка допускается в любом положении на участке трубопровода, доступном для осмотра и управления. Перед монтажом необходимо проверить соосность фланцев, отсутствие нагрузки от трубопровода на корпус и соответствие давления, температуры и рабочей среды параметрам крана. Для обслуживания механического редуктора требуется обеспечить свободный доступ к штурвалу.
