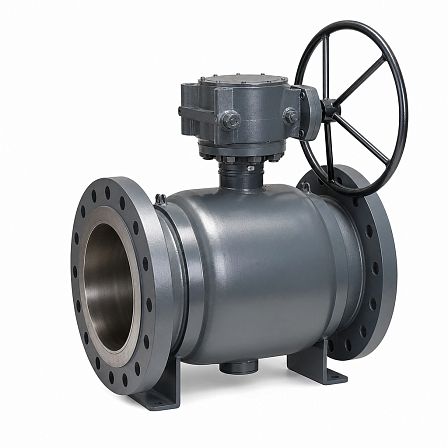

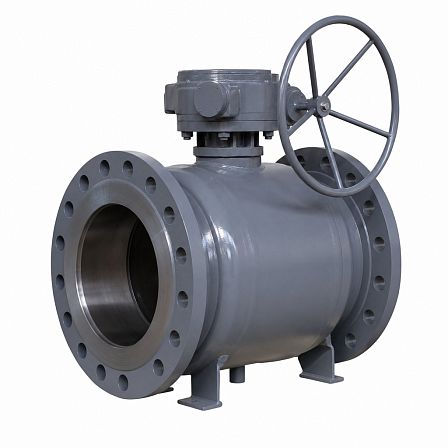

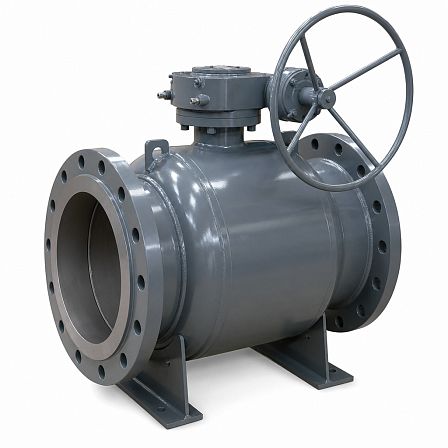

Кран шаровой БИВАЛ, КШТ.15, Ду 350, Ру 25, стальной, фланцевый, с редуктором, CM02G678228
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТ.15 Ду 350 Ру 25, артикул CM02G678228 — стальной полнопроходной запорный кран с фланцевым присоединением и ручным редуктором. Предназначен для полного перекрытия потока рабочей среды в трубопроводах с условным проходом DN 350 и номинальным давлением PN 25.
Назначение
Кран применяется в качестве запорной трубопроводной арматуры в системах теплоснабжения, охлаждения, кондиционирования и на промышленных трубопроводах. Рабочее положение затвора — «открыто» или «закрыто»; использование крана для регулирования расхода не предусмотрено.
Конструкция и управление
Изделие относится к серии БИВАЛ КШТ.15 и имеет полнопроходную конструкцию: условный проход шарового затвора соответствует DN 350. Корпус выполнен из стали, присоединительные патрубки оснащены фланцами. Управление осуществляется ручным механическим редуктором, передающим усилие на шток для поворота шара на 90°.
Основные параметры
- Модель: БИВАЛ КШТ.15;
- Артикул: CM02G678228;
- Тип арматуры: шаровой запорный кран;
- Условный проход: Ду 350;
- Номинальное давление: Ру 25, или 2,5 МПа;
- Тип прохода: полный;
- Присоединение к трубопроводу: фланцевое, Ф/Ф;
- Управление: ручной редуктор;
- Материал корпуса: сталь.
Рабочие условия
Для кранов серии КШТ.15 предусмотрена работа с жидкими и газообразными средами, совместимыми с материалами конструкции. Диапазон температуры рабочей среды для серии составляет от −40 до +200 °C, температура окружающей среды — от −45 до +40 °C. Фактические ограничения по среде, температуре и давлению следует соблюдать по паспорту конкретного изделия.
Присоединительные и габаритные данные
Кран рассчитан на установку между ответными фланцами трубопровода DN 350, PN 25. Для исполнения КШТ.15.350.25 Ф/Ф строительная длина составляет 786 мм, наружный диаметр фланца — 630 мм. Редуктор увеличивает высоту конструкции относительно исполнения с голым штоком.
Особенности эксплуатации
Полнопроходное исполнение снижает местное гидравлическое сопротивление в открытом положении. Монтаж допускается в различных положениях на трубопроводе при обеспечении доступа к редуктору для управления и технического обслуживания. Перед вводом в эксплуатацию необходимо проверить соответствие параметров трубопровода значениям DN 350 и PN 25.
