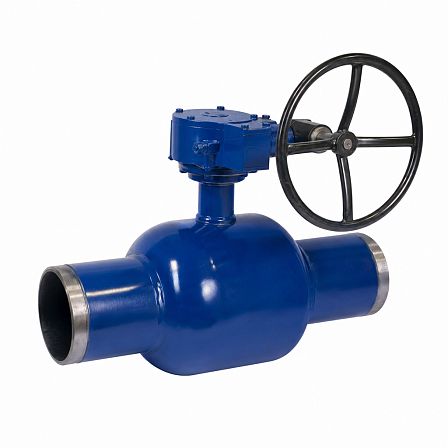

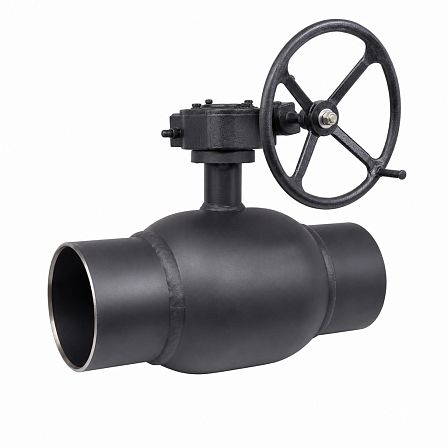

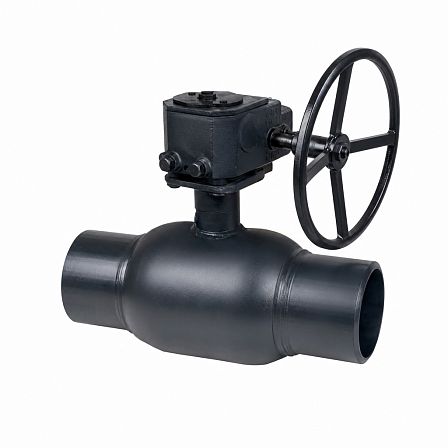

Кран шаровой БИВАЛ, КШТХ.12, Ду 100, Ру 25, стальной хладостойкий, сварка/сварка, с редуктором, CM02G698132
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ.12 Ду 100 Ру 25, артикул CM02G698132 — стальная хладостойкая запорная арматура для трубопроводов с приварным присоединением с обеих сторон. Исполнение С/С, номинальный диаметр DN 100, номинальное давление PN 25, управление — механический редуктор.
Назначение
Кран предназначен для полного открытия или перекрытия потока рабочей среды в системах теплоснабжения, охлаждения и промышленных трубопроводах. Шаровой кран применяется как запорное устройство и не предназначен для регулирования расхода.
Конструктивное исполнение
Модель относится к серии КШТХ.12 — хладостойкому исполнению шаровых кранов БИВАЛ для теплоснабжения. Кран имеет двухходовую конструкцию со стандартным, или редуцированным, проходом. Присоединение сварка/сварка предусматривает приварку патрубков непосредственно к трубопроводу.
Основные параметры
- Марка и серия: БИВАЛ КШТХ.12;
- Артикул: CM02G698132;
- Условный проход: Ду 100;
- Номинальное давление: Ру 25, или 2,5 МПа;
- Тип присоединения: сварка/сварка, С/С;
- Тип прохода: стандартный;
- Тип управления: механический редуктор;
- Строительная длина крана: 390 мм.
Материалы
Корпус и приварные патрубки изготовлены из хладостойкой углеродистой стали 09Г2С. Шар и шток выполнены из нержавеющей стали. Для уплотнений применяется фторопласт PTFE; в седловом уплотнении используется фторопласт с добавлением углерода.
Рабочие среды и температура
Кран рассчитан на работу с водой, подготовленной водой, нейтральными жидкостями и водно-гликолевыми растворами. Температура рабочей среды для хладостойкого исполнения КШТХ составляет от −60 до +200 °C. Применение на паропроводах не предусмотрено.
Управление
Кран поставляется в сборе с редуктором. Редуктор передает усилие на шток и используется для ручного поворота запорного шара, что позволяет управлять арматурой DN 100 без применения удлиненной рукоятки.
Монтаж и эксплуатация
Монтаж выполняется сваркой патрубков крана с трубопроводом. При эксплуатации запорный орган должен находиться в полностью открытом или полностью закрытом положении; длительная работа в промежуточном положении не допускается.
