Главная \ Запорно - регулирующая арматура \ Запорная арматура \ Краны шаровые \ Кран шаровой БИВАЛ, КШТХ.12, Ду 125, Ру 16, стальной хладостойкий, фланцевый, с редуктором, CM02G678257
-30%

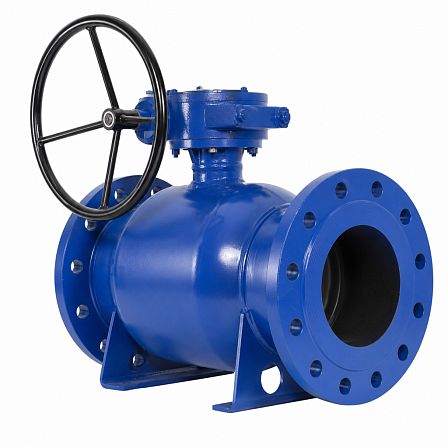

Кран шаровой БИВАЛ, КШТХ.12, Ду 125, Ру 16, стальной хладостойкий, фланцевый, с редуктором, CM02G678257
АРТ: CM02G678257
-30%

Кран шаровой БИВАЛ, КШТХ.12, Ду 125, Ру 16, стальной хладостойкий, фланцевый, с редуктором, CM02G678257

АРТ: CM02G678257
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
БИВАЛ БИВАЛ Бренд БИВАЛ
-30%
50 036.99 ₽
35 025.89 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Кран шаровой БИВАЛ КШТХ.12 Ду 125 Ру 16, артикул CM02G678257, — двухходовая стальная запорная арматура стандартного прохода с фланцевым присоединением и механическим редуктором. Хладостойкое исполнение предназначено для трубопроводов систем теплоснабжения, охлаждения и промышленного назначения.

Назначение и принцип работы
Кран применяется для полного перекрытия потока рабочей среды в трубопроводе. Конструкция относится к шаровым кранам стандартного прохода: условный диаметр присоединения составляет Ду 125, диаметр проходного отверстия шара — 100 мм. Кран не предназначен для регулирующего режима работы.

Основные параметры

  • Условный проход: Ду 125.
  • Номинальное давление: Ру 16, или 1,6 МПа.
  • Тип прохода: стандартный.
  • Конструкция: двухходовая.
  • Присоединение: фланец/фланец.
  • Управление: ручное, через механический редуктор.
  • Строительная длина: 325 мм.

Рабочие среды и температура
Кран рассчитан на применение с водой, водно-гликолевыми растворами и другими жидкими средами, совместимыми с материалами конструкции. Для хладостойкого исполнения рабочий температурный диапазон составляет от −60 до +200 °C. Рабочие параметры следует выбирать с учетом зависимости давления от температуры среды.

Материалы конструкции
Корпус хладостойкого крана изготовлен из стали 09Г2С. Шар выполнен из нержавеющей стали. Для седла шара и сальникового уплотнения применяются фторопласт с добавлением 20 % углерода и материал FVMQ; уплотнительные кольца — FVMQ. Такое исполнение соответствует эксплуатации при отрицательных температурах.

Присоединение к трубопроводу
Кран имеет фланцевые патрубки для монтажа между ответными фланцами трубопровода. Номинальный диаметр фланцевого соединения — Ду 125, номинальное давление — Ру 16. Монтажные крепежные элементы, прокладки и ответные фланцы подбираются по параметрам трубопровода и условиям проекта.

Управление
Механический редуктор передает усилие на шток и обеспечивает ручное открытие или закрытие крана. Поворот запорного шара выполняется на 90°. Редуктор применяется для управления краном при необходимости снижения усилия на органе управления.

Установка и обслуживание
Кран допускается устанавливать на трубопроводе в любом положении при обеспечении доступа к редуктору для эксплуатации. Конструкция не требует технического обслуживания в процессе штатной работы. Перед монтажом необходимо проверить соответствие условного давления, температуры и свойств рабочей среды параметрам крана.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
125 (5)
Давление, бар
16
Максимальная рабочая температура t max, °C
200
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
CM02G678257
Объём одной штуки, м³
0.03128
Вес (кг)
31
Длина (мм)
325
Ширина (мм)
250
Высота (мм)
385
