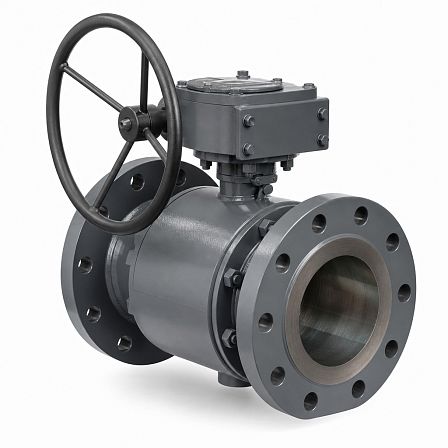

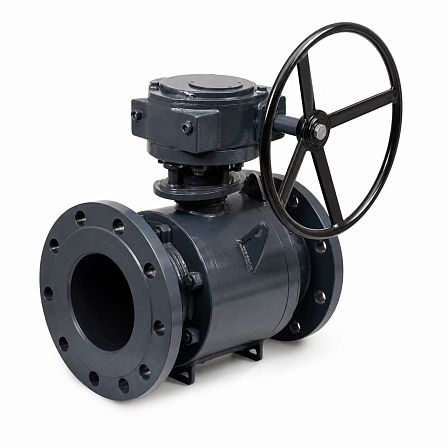

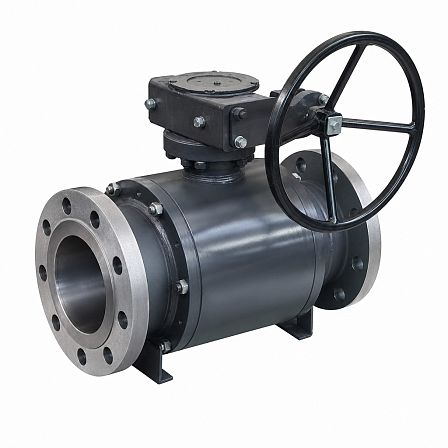

Кран шаровой БИВАЛ, КШТХ.12, Ду 125, Ру 25, стальной хладостойкий, фланцевый, с редуктором, CM02G678273
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ.12 Ду 125 Ру 25, артикул CM02G678273, — стальная запорная арматура хладостойкого исполнения для трубопроводов систем теплоснабжения, охлаждения и промышленного назначения. Кран имеет фланцевое присоединение, условный проход DN 125, номинальное давление PN 25 и комплектуется ручным механическим редуктором.
Назначение
Кран применяется для перекрытия потока рабочей среды в трубопроводе. Исполнение КШТХ предназначено для систем теплоснабжения, охлаждения и промышленных установок с теплоносителем, подготовленной водой, водно-гликолевыми смесями и нейтральными жидкостями, совместимыми с материалами конструкции. Кран используется как запорное устройство; регулирование расхода рабочей среды не предусмотрено.
Основные параметры
- Тип арматуры: шаровой кран, запорный.
- Серия: КШТХ.12.
- Условный диаметр: DN 125.
- Номинальное давление: PN 25, или 2,5 МПа.
- Присоединение к трубопроводу: фланцевое, Ф/Ф.
- Управление: ручной механический редуктор со штурвалом.
- Исполнение: хладостойкое.
- Проходное сечение: стандартный проход, условный проход шара DN 100.
Материалы основных деталей
Корпус изготовлен из хладостойкой стали; для данного климатического исполнения применяется сталь 09Г2С. Шар и шток выполнены из нержавеющей стали. Седловые уплотнения и сальник изготовлены из фторопласта с добавлением 20 % углерода. Для кольцевых уплотнений применяются материалы EPDM и Viton. Конструкция рассчитана на герметичное перекрытие потока.
Температурное исполнение
Хладостойкое исполнение рассчитано на эксплуатацию при температуре окружающей среды до −60 °C. Рабочая температура для кранов серии КШТХ составляет до +200 °C при соблюдении зависимости допустимого давления от температуры рабочей среды.
Конструкция и управление
Запирающий элемент крана — поворотный шар. Открытие и закрытие выполняется поворотом шара на 90°. Механический редуктор снижает усилие на органе управления и используется для ручного управления краном DN 125. Редуктор установлен на присоединительной площадке ISO F07.
Присоединительные и габаритные данные
- Диаметр фланца для PN 25: 270 мм.
- Строительная длина крана: 325 мм.
- Высота корпуса до оси управления: 132 мм.
- Высота корпуса: 221 мм.
- Диаметр штока: 24 мм.
- Размер квадрата штока: 40 мм.
- Размер монтажной площадки: ISO F07.
Монтаж
Кран монтируется между фланцами трубопровода в местах, доступных для управления и обслуживания редуктора. Ответные фланцы, крепеж и прокладки в состав базового изделия не входят, если их поставка не указана отдельно. Перед монтажом необходимо проверить соответствие фланцев, давления, рабочей среды и температурного режима параметрам крана.
