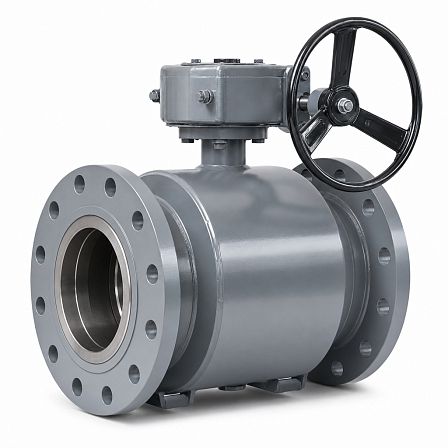

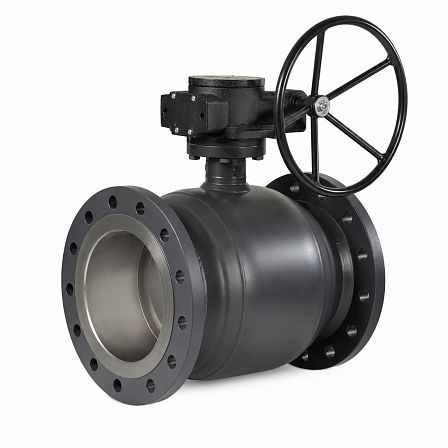

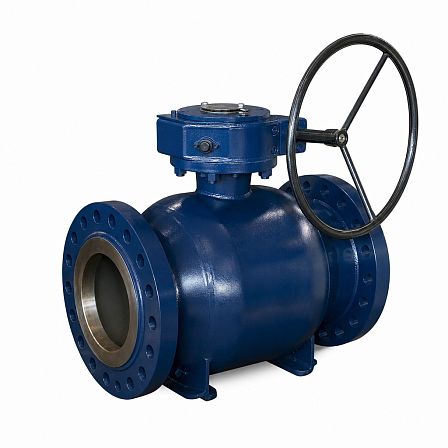

Кран шаровой БИВАЛ, КШТХ.12, Ду 200, Ру 25, стальной хладостойкий, фланцевый, с редуктором, CM02G678271
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ.12 DN 200 PN 25, артикул CM02G678271, — двухходовая стальная запорная арматура с фланцевым присоединением и механическим редуктором. Хладостойкое исполнение с корпусом из стали 09Г2С предназначено для перекрытия потока воды, подготовленной воды и водно-гликолевых растворов при температуре рабочей среды от −60 до +200 °C.
Назначение и применение
Кран применяется в трубопроводах систем теплоснабжения, охлаждения и в промышленных установках для полного открытия или перекрытия потока рабочей среды. Исполнение КШТХ рассчитано на эксплуатацию при отрицательных температурах. Кран является запорным устройством и не предназначен для регулирования расхода.
Основные параметры
- Модель: БИВАЛ КШТХ.12;
- Тип: кран шаровой, двухходовой, стандартнопроходной;
- Номинальный диаметр: DN 200;
- Номинальное давление: PN 25, или 2,5 МПа;
- Присоединение к трубопроводу: фланцевое, Ф/Ф;
- Управление: механический редуктор;
- Строительная длина: 400 мм;
- Монтажное исполнение штока: площадка ISO F12.
Материалы основных деталей
Корпус крана выполнен из низколегированной хладостойкой стали 09Г2С. Шар и шток изготовлены из нержавеющей стали. Седловые уплотнения шара и уплотнение штока изготовлены из фторопласта PTFE с добавлением 20 % углерода. В конструкции применяются уплотнительные кольца из EPDM и Viton.
Рабочие среды и температура
Кран рассчитан на воду, подготовленную воду, водно-гликолевые растворы и другие неагрессивные жидкие среды, совместимые с материалами конструкции. Температура рабочей среды составляет от −60 до +200 °C. Номинальное давление — до 25 бар.
Конструкция и управление
Шаровой затвор обеспечивает перекрытие потока поворотом шара на 90°. Механический редуктор снижает усилие, необходимое для управления арматурой DN 200, и используется для ручного открытия и закрытия крана. Рабочими положениями являются полностью открытое и полностью закрытое; длительная эксплуатация в промежуточном положении не допускается.
Монтаж
Фланцевое исполнение предназначено для установки между ответными фланцами трубопровода. Кран допускается монтировать в местах, доступных для управления и осмотра. При установке необходимо обеспечить соосность трубопровода, корректный подбор крепежа и уплотнительных прокладок по параметрам соединения DN 200 PN 25.
