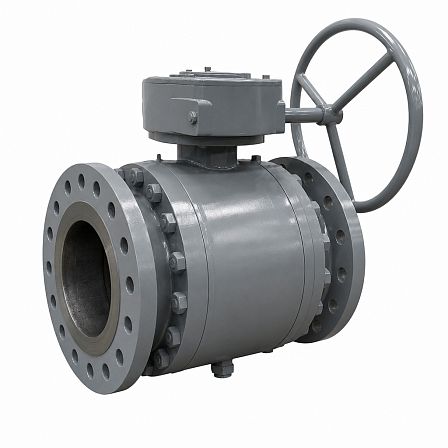

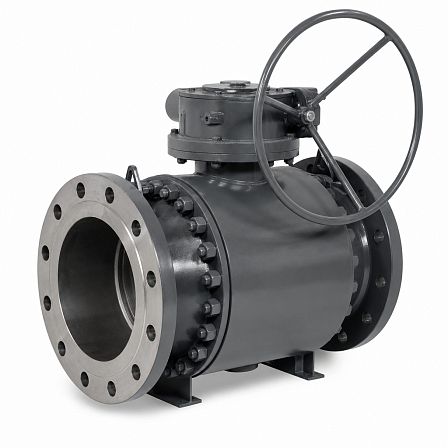

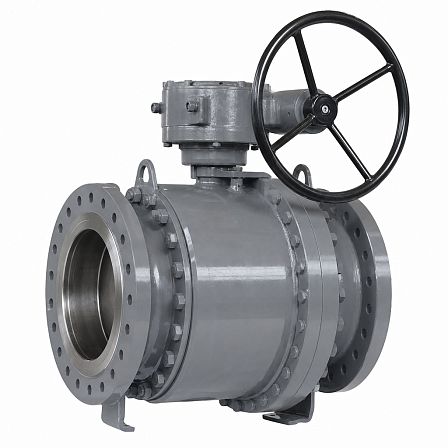

Кран шаровой БИВАЛ, КШТХ 12, Ду 300, Ру 25, стальной, фланцевый, с редуктором, CM02G678277
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ 12.300.25 Ф/Ф+R, артикул CM02G678277, предназначен для перекрытия потока рабочей среды в трубопроводах систем теплоснабжения, охлаждения и промышленных установок. Исполнение: Ду 300, Ру 25, фланцевое присоединение с обеих сторон, редуцированный проход, ручной редуктор и хладостойкая конструкция.
Назначение и принцип работы
Кран относится к запорной трубопроводной арматуре. Рабочий орган — шар из нержавеющей стали; кран применяется для полного открытия или полного перекрытия потока. Использование в качестве регулирующего устройства и эксплуатация в промежуточном положении не предусматриваются.
Основные параметры
- Модель: БИВАЛ КШТХ серия 12.
- Артикул: CM02G678277.
- Условный проход: Ду 300.
- Номинальное давление: Ру 25, или 2,5 МПа.
- Тип прохода: редуцированный; проходной диаметр — 246 мм.
- Присоединение: фланец/фланец.
- Управление: ручной механический редуктор.
- Исполнение: хладостойкое.
Материалы конструкции
Корпус хладостойкого исполнения изготовлен из стали 09Г2С. Шар выполнен из нержавеющей стали. Седловые уплотнения и уплотнение штока изготовлены из фторопласта PTFE с добавлением 20% углерода и FVMQ; уплотнительные кольца — FVMQ. Материалы рассчитаны на применение в температурном диапазоне хладостойкой версии.
Рабочие условия
Рабочая температура составляет от −60 до +200 °C. Кран применяется на трубопроводах с водой и подготовленной водой в системах отопления и охлаждения, а также в промышленных трубопроводных системах. Для паропроводов данное исполнение не рекомендуется.
Присоединительные и габаритные данные
Фланцевые присоединительные размеры соответствуют ГОСТ 33259-2015, ряд 1. Для исполнения Ду 300 Ру 25: наружный диаметр фланца — 457 мм, строительная длина — 460 мм, высота корпуса по каталожной схеме H1 — 485 мм, размер H2 — 750 мм. Присоединение под привод — ISO F16.
Монтаж и эксплуатация
Кран допускается устанавливать на трубопроводе в любом положении при обеспечении доступа для управления и осмотра. Регулярное техническое обслуживание не требуется. Ответные фланцы, крепеж и прокладки поставляются отдельно или по запросу.
Масса и транспортировочные данные
Масса изделия в транспортной упаковке составляет 281 кг. Транспортировочный объем — 0,7 м³.
