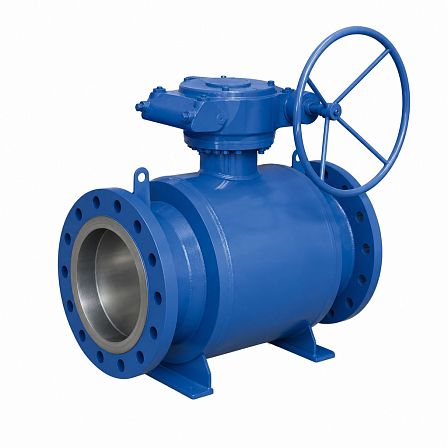

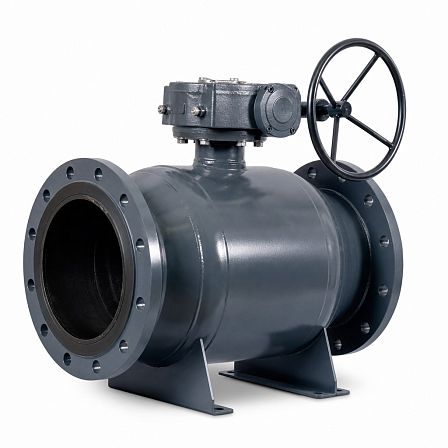

Кран шаровой БИВАЛ, КШТХ 12, Ду 350, Ру 16, стальной, фланцевый, с редуктором, CM02G678265
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ 12 Ду 350 Ру 16, артикул CM02G678265, представляет собой двухходовую стальную запорную арматуру с фланцевым присоединением и механическим редуктором. Исполнение КШТХ предназначено для эксплуатации в системах теплоснабжения, охлаждения и промышленности при температуре рабочей среды от −60 до +200 °C.
НазначениеКран применяется для полного перекрытия потока рабочей среды в трубопроводах с условным проходом Ду 350 и номинальным давлением Ру 16 (1,6 МПа). Рабочее положение затвора — «открыто» или «закрыто»; регулирование расхода шаровым краном не предусматривается.
Конструкция и управлениеКорпус крана выполнен из стали и имеет фланцевые патрубки с обеих сторон — Ф/Ф. Запорный элемент представляет собой шар, поворачиваемый на 90°. Управление осуществляется механическим червячным редуктором с маховиком, который передаёт крутящий момент на шток крана.
- Тип арматуры: шаровой кран, двухходовой;
- Серия: КШТХ 12;
- Условный проход: Ду 350;
- Номинальное давление: Ру 16, или 1,6 МПа;
- Присоединение: фланцевое, Ф/Ф;
- Управление: механический редуктор;
- Проходное сечение: стандартное, с проходом шара 290 мм.
Для хладостойкого исполнения КШТХ корпус изготавливается из углеродистой стали 09Г2С. Шар выполнен из нержавеющей стали. Седло шара и уплотнение штока изготовлены из фторопласта с добавлением 20 % углерода и FVMQ; уплотнительные кольца — FVMQ. Материалы рассчитаны на работу при пониженных температурах рабочей среды.
Температурные параметрыДопустимая температура рабочей среды для хладостойкого исполнения составляет от −60 до +200 °C. Кран предназначен для применения в тепловых сетях, системах холодоснабжения, охлаждения и на промышленных трубопроводах.
Присоединение и монтажКран устанавливается между ответными фланцами трубопровода. Присоединительные размеры фланцев соответствуют ГОСТ 33259-2015, ряд 1; другие исполнения могут поставляться по отдельному заказу. Монтаж допускается в любом положении при обеспечении доступа к редуктору и узлу управления.
Габаритные данныеСтроительная длина крана Ду 350 Ру 16 составляет 848 мм. Монтажная площадка под привод выполнена по стандарту ISO F25. Размеры редуктора и общая масса изделия в сборе зависят от установленной модели привода.
