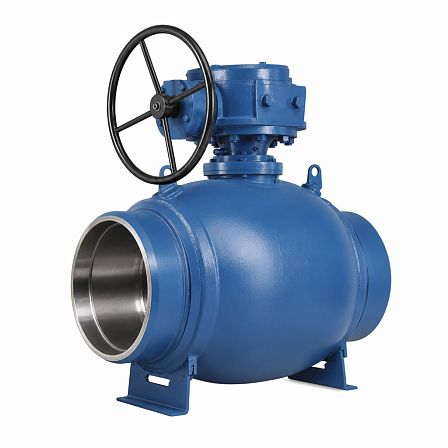

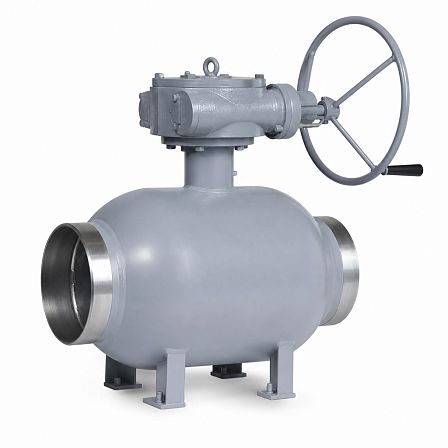

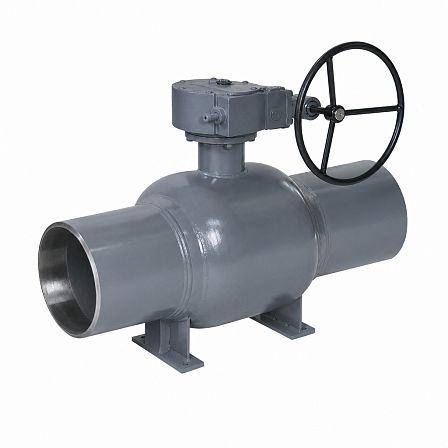

Кран шаровой БИВАЛ, КШТХ 12, Ду 350, Ру 25, стальной, под приварку, с редуктором, CM02G678247
АРТ: CM02G678247

Кран шаровой БИВАЛ, КШТХ 12, Ду 350, Ру 25, стальной, под приварку, с редуктором, CM02G678247

АРТ: CM02G678247
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
БИВАЛ БИВАЛ Бренд БИВАЛ
Описание

Кран шаровой БИВАЛ КШТХ 12 Ду 350 Ру 25, артикул CM02G678247, — стальная двухходовая запорная арматура для трубопроводов с номинальным диаметром DN 350 и номинальным давлением PN 25. Исполнение под приварку предусматривает присоединение сваркой; управление осуществляется через редуктор.

Назначение и конструкция
Кран относится к серии КШТХ 12 и предназначен для перекрытия потока рабочей среды в трубопроводе. Запорным элементом является шар, поворот которого изменяет положение проходного сечения. Кран имеет два патрубка для линейной установки на трубопроводе. Итог: изделие применяется как запорное устройство в трубопроводных системах.

Основные параметры

  • Тип арматуры: кран шаровой стальной.
  • Серия: КШТХ 12.
  • Номинальный диаметр: DN 350.
  • Номинальное давление: PN 25.
  • Присоединение: под приварку, сварка/сварка.
  • Исполнение: двухходовое.
  • Управление: редукторное.
  • Артикул: CM02G678247.

Присоединение к трубопроводу
Кран оснащён приварными патрубками. Монтаж выполняется сваркой непосредственно в разрыв трубопровода, без фланцевого соединения. Для типоразмера Ду 350 Ру 25 строительная длина исполнения сварка/сварка составляет 824 мм. Итог: при проектировании необходимо учитывать длину арматуры и требования к выполнению сварных соединений.

Управление
Редуктор снижает усилие, необходимое для поворота запорного шара, и используется для ручного управления арматурой большого диаметра. Для исполнения КШТ.12.350.25 С/С с редуктором в технической документации указаны редуктор Q-4000-S и штурвал W-500. Итог: открытие и закрытие крана выполняется вращением штурвала редуктора.

Проход и рабочее положение
Исполнение Ду 350 Ру 25 серии КШТ 12 относится к стандартнопроходным кранам. Установка допускается в различных положениях при условии сохранения доступа к редуктору для эксплуатации и обслуживания. Итог: кран следует монтировать так, чтобы управление оставалось доступным после ввода трубопровода в работу.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип управления
Редуктор
Тип
Прямой
С американкой
Нет
Корпус
Неразборный
Проход
Стандартнопроходные (неполнопроходные)
Материал
Стальные
Диаметр, (мм, дюйм)
350 (14)
Давление, бар
25
Максимальная рабочая температура t max, °C
200
Присоединение
Приварные
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
CM02G678247
Объём одной штуки, м³
0.25793
Вес (кг)
250
Длина (мм)
710
Ширина (мм)
478
Высота (мм)
760
