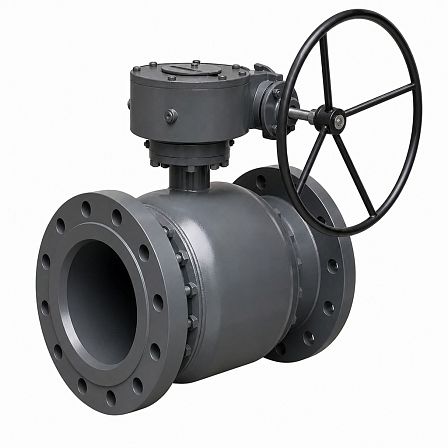

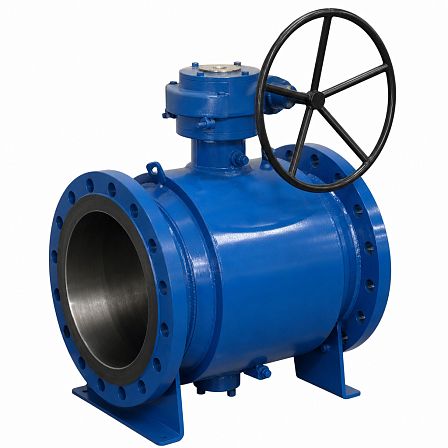

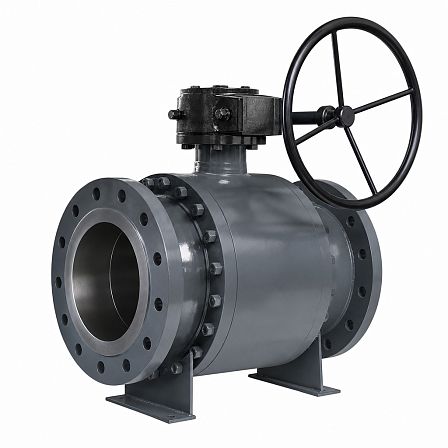

Кран шаровой БИВАЛ, КШТХ 12, Ду 400, Ру 16, стальной, фланцевый, с редуктором, CM02G678267
- Описание
- Характеристики
- Документация Аналогичные товары
Кран шаровой БИВАЛ КШТХ 12 Ду 400 Ру 16, артикул CM02G678267, — стальная запорная арматура с фланцевым присоединением и ручным механическим редуктором. Предназначен для полного открытия или перекрытия потока рабочей среды в трубопроводах систем теплоснабжения, охлаждения и промышленного назначения.
Конструкция и назначение
Кран выполнен в хладостойком исполнении КШТХ и относится к серии 12 со стандартным проходом. Номинальный диаметр составляет DN 400, номинальное давление — PN 16 (1,6 МПа). Арматура применяется как запорное устройство; использование для регулирования расхода рабочей среды не предусмотрено.
Присоединение и управление
Изделие имеет фланцевое исполнение Ф/Ф для установки между ответными фланцами трубопровода. Управление осуществляется механическим редуктором со штурвалом, который передаёт усилие на шток и поворачивает запорный шар на 90°. Редуктор применяется для управления краном большого условного диаметра.
Материалы основных элементов
- корпус — низколегированная сталь 09Г2С;
- шар и шток — нержавеющая сталь;
- седловые уплотнения и уплотнение штока — фторопласт PTFE с добавлением углерода;
- уплотнительные кольца — EPDM и Viton.
Рабочие параметры
Кран рассчитан на эксплуатацию при давлении до 16 бар. Для хладостойкого исполнения КШТХ диапазон температуры рабочей среды составляет от −60 до +200 °C при соблюдении зависимости «температура—давление». Рабочие среды: теплоноситель, подготовленная вода, нейтральные жидкости и водно-гликолевые смеси, совместимые с материалами конструкции.
Габаритные характеристики
Для фланцевого крана DN 400 предусмотрен проходной диаметр 350 мм. Строительная длина составляет 580 мм, наружный диаметр фланца — 558,8 мм. Высота корпуса до оси управления — 306,5 мм; фактическая общая высота изделия определяется с учётом установленного редуктора.
Монтаж и эксплуатация
Кран устанавливается на участке трубопровода, доступном для осмотра и управления. Рабочие положения запорного органа — полностью открыто или полностью закрыто; оставлять шар в промежуточном положении не следует. Ответные фланцы, крепёж и прокладки подбираются по параметрам соединения DN 400, PN 16.
