Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Регулирующие клапаны \ Клапаны двухходовые регулирующие \ Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду20, Kvs 5,0, Ру16, ΔPmax 16 бар, 24В, привод PSL201A, FN03C393653
-30%

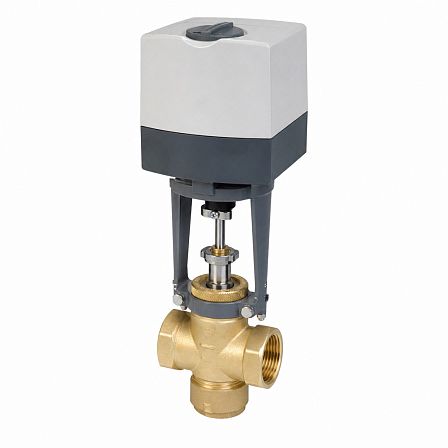

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду20, Kvs 5,0, Ру16, ΔPmax 16 бар, 24В, привод PSL201A, FN03C393653
АРТ: FN03C393653
-30%

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду20, Kvs 5,0, Ру16, ΔPmax 16 бар, 24В, привод PSL201A, FN03C393653

АРТ: FN03C393653
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
-30%
228 226.81 ₽
159 758.77 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Клапан регулирующий ГРАНРЕГ КМ125Ф FN03C393653 — двухходовой односедельчатый клапан с фланцевым присоединением, условным проходом Ду20 и электроприводом PSL201A на 24 В. Пропускная способность Kvs составляет 5,0 м³/ч, номинальное давление — Ру16, максимальный допустимый перепад давления — 16 бар.

Назначение

Клапан предназначен для регулирования расхода воды, пара, воздуха, жидкостей и газов в системах теплоснабжения, водоснабжения, вентиляции, охлаждения и промышленных технологических установках. Регулирование выполняется изменением положения затвора электроприводом.

Конструкция клапана

Модель КМ125Ф выполнена в двухходовом односедельчатом исполнении. Корпус изготовлен из серого чугуна GG25 / СЧ25 / EN-GJL-250. Внутренние детали изготовлены из нержавеющей стали AISI 304. Седловое уплотнение — мягкое, PTFE/графит.

Основные технические параметры

  • Тип: регулирующий клапан, двухходовой, односедельчатый;
  • Серия: ГРАНРЕГ КМ125Ф;
  • Артикул: FN03C393653;
  • Условный проход: Ду20;
  • Номинальное давление: Ру16;
  • Пропускная способность: Kvs 5,0 м³/ч;
  • Максимальный перепад давления: ΔPmax 16 бар;
  • Тип присоединения: фланцевое;
  • Рабочая среда: вода, воздух, пар, жидкости и газы;
  • Температура рабочей среды: от −20 до +250 °C;
  • Допустимая протечка по седлу: не более 0,1 % от Kvs.

Электропривод

Клапан комплектуется аналоговым электроприводом PSL201A с напряжением питания 24 В. Привод предназначен для установки на регулирующие клапаны серии ГРАНРЕГ КМ и обеспечивает автоматизированное управление положением регулирующего органа. Датчик обратной связи в указанной комплектации отсутствует.

Степень защиты и монтаж

Степень защиты корпуса электропривода — IP65. Для соединения клапана с приводом применяется специальный монтажный комплект. Фланцевое присоединение предусматривает установку клапана в трубопровод Ду20 с параметрами Ру16.

Габаритные параметры

  • Строительная длина клапана Ду20: 150 мм;
  • Масса клапана: около 4 кг;
  • Масса электропривода PSL201A: около 4,3 кг.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
Напряжение, В
24
Максимальная пропускная способность (KVS), м3/час
5.0
Тип клапана
Регулирующий
Количество в упаковке
1шт
Гарантия
1 год
Цвет
Серые
Артикул
FN03C393653
Длина (отрезок, бухта), м
150
Объём одной штуки, м³
0.01115
Вес (кг)
9
Длина (мм)
150
Ширина (мм)
177
Высота (мм)
420
