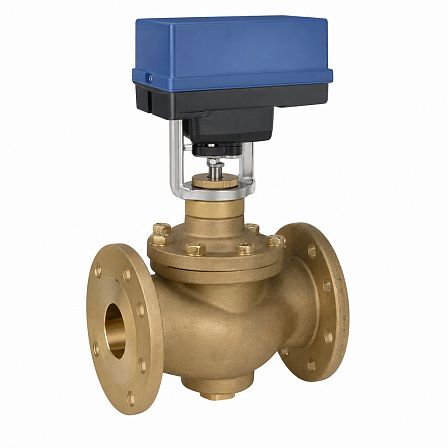

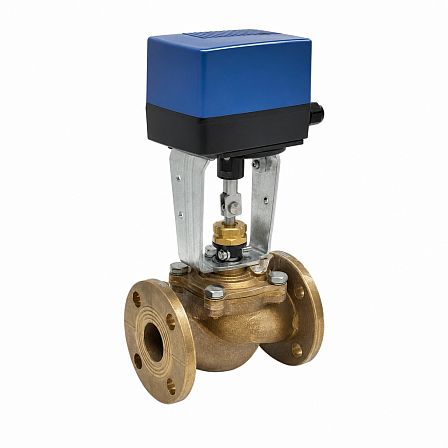

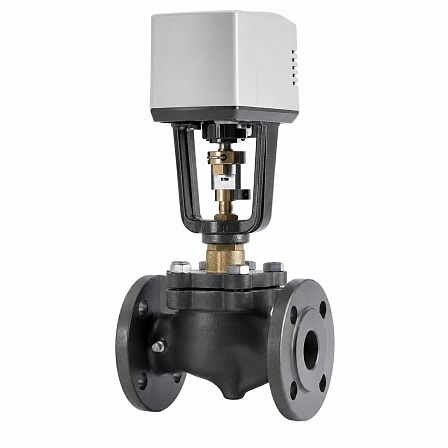

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду40, Kvs 22, Ру16, ΔPmax 16 бар, 24В, с приводом СМП4А, FN03C643539
АРТ: FN03C643539

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду40, Kvs 22, Ру16, ΔPmax 16 бар, 24В, с приводом СМП4А, FN03C643539

АРТ: FN03C643539
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
Описание

Клапан регулирующий ГРАНРЕГ КМ125Ф, артикул FN03C643539, — двухходовой фланцевый клапан Ду40 с пропускной способностью Kvs 22 м³/ч, номинальным давлением Ру16 и электроприводом СМП4А на 24 В. Исполнение рассчитано на максимальный перепад давления до 16 бар и температуру рабочей среды до +250 °C.

Назначение. ГРАНРЕГ КМ125Ф применяется для плавного регулирования расхода жидкостей, пара и газов в трубопроводных системах. Клапан может использоваться в системах тепло- и водоснабжения, вентиляции, охлаждения и промышленных технологических установках.

Конструкция клапана. Модель КМ125Ф представляет собой двухходовой односедельчатый регулирующий клапан с фланцевым присоединением к трубопроводу. Корпус изготовлен из серого чугуна GG25 (СЧ25, EN-GJL-250). Условный проход составляет Ду40.

Гидравлические и прочностные параметры. Номинальное давление клапана — Ру16, или 1,6 МПа. Номинальная пропускная способность Kvs составляет 22 м³/ч. Максимально допустимый перепад давления на клапане — ΔPmax 16 бар.

Рабочие среды и температура. Клапан предназначен для воды, воздуха, пара, а также других совместимых жидких и газообразных сред. Допустимая температура рабочей среды — от −20 до +250 °C.

Электропривод. В комплект входит линейный электропривод СМП4А «Смартгир» с питанием 24 В переменного или постоянного тока. Исполнение «А» предусматривает аналоговое управление сигналами 4–20 мА или 0–10 В; привод также имеет выходной сигнал обратной связи 4–20 мА.

Параметры привода СМП4А. Номинальное усилие электропривода составляет 4 кН, потребляемая мощность — 24 Вт. Привод рассчитан на продолжительный режим работы S1, имеет ручное управление шестигранным ключом и степень защиты корпуса IP65. Рабочая температура окружающего воздуха для привода — от +1 до +50 °C.

Основные характеристики.

  • Артикул: FN03C643539;
  • Серия клапана: ГРАНРЕГ КМ125Ф;
  • Тип: регулирующий, двухходовой, односедельчатый;
  • Условный проход: Ду40;
  • Номинальное давление: Ру16;
  • Пропускная способность: Kvs 22 м³/ч;
  • Максимальный перепад давления: ΔPmax 16 бар;
  • Присоединение: фланцевое;
  • Материал корпуса: серый чугун GG25;
  • Рабочие среды: вода, пар, воздух, жидкости и газы;
  • Температура рабочей среды: до +250 °C;
  • Привод: СМП4А, аналоговый;
  • Питание привода: 24 В AC/DC;
  • Усилие привода: 4 кН;
  • Степень защиты привода: IP65.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
Напряжение, В
24
Максимальная пропускная способность (KVS), м3/час
22
Тип клапана
Регулирующий
Максимальный перепад давления, Бар
ΔPmax 16 бар
Количество в упаковке
1шт
Цвет
Синие
Артикул
FN03C643539
Пропускная способность, м³
Kvs 22 м³/ч
Объём одной штуки, м³
0.018
Вес (кг)
18
Длина (мм)
200
Ширина (мм)
200
Высота (мм)
450
