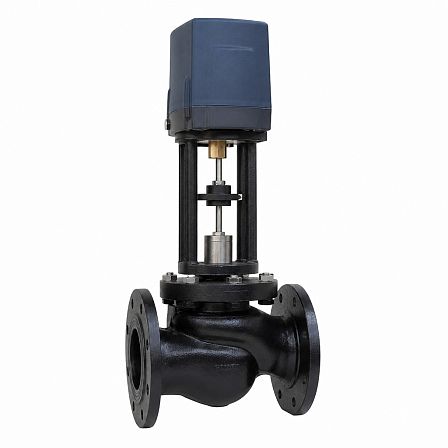

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду65, Kvs 63,0, Ру16, ΔPmax 16 бар, 24В, привод PSL208A, FN03C407923
АРТ: FN03C407923

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду65, Kvs 63,0, Ру16, ΔPmax 16 бар, 24В, привод PSL208A, FN03C407923

АРТ: FN03C407923
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
Описание

Клапан регулирующий ГРАНРЕГ КМ125Ф, артикул FN03C407923, представляет собой двухходовой фланцевый клапан Ду65 с электроприводом PSL208A на 24 В. Изделие рассчитано на номинальное давление Ру16, коэффициент пропускной способности Kvs 63,0 м³/ч и заявленный максимальный перепад давления ΔPmax 16 бар.

Конструкция и назначение

КМ125Ф — односедельчатый двухходовой регулирующий клапан для изменения расхода рабочей среды в трубопроводе. Управление положением затвора выполняется электроприводом PSL208A с аналоговым управлением. Клапан применяется в системах с водой, паром, воздухом, жидкостями и газами.

Основные параметры

  • Серия: ГРАНРЕГ КМ125Ф.
  • Артикул: FN03C407923.
  • Номинальный диаметр: Ду65.
  • Номинальное давление: Ру16, или 1,6 МПа.
  • Присоединение к трубопроводу: фланцевое.
  • Коэффициент пропускной способности: Kvs 63,0 м³/ч.
  • Заявленный максимальный перепад давления: ΔPmax 16 бар.
  • Температура рабочей среды: от −20 до +250 °C.

Материалы клапана

Корпус изготовлен из серого чугуна GG25 (EN-GJL-250). Детали проточной части выполнены из нержавеющей стали AISI 304. Седловое уплотнение — мягкое, из PTFE/графита. Допустимая протечка по седлу составляет не более 0,1 % от значения Kvs.

Электропривод

Клапан укомплектован аналоговым электроприводом PSL208A с питающим напряжением 24 В. Усилие привода составляет 8 кН, ход штока — 50 мм. Номинальная потребляемая мощность привода — 72 Вт; номинальный и максимальный ток при напряжении 24 В составляют 2,3 и 2,8 А соответственно. Для аналогового регулирования используются сигналы 4–20 мА или 2–10 В.

Эксплуатационные данные

Клапан предназначен для установки на трубопроводах с фланцевым соединением. Масса исполнения Ду65 с Kvs 63,0 составляет около 17 кг. Регулирование производится линейным перемещением штока электропривода, которое изменяет проходное сечение между плунжером и седлом.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Теплоснабжение
Тип привода
Электрический
Напряжение, В
24
Максимальная пропускная способность (KVS), м3/час
63.0
Тип клапана
Регулирующий
Максимальный перепад давления, Бар
ΔPmax 16 бар
Количество в упаковке
1шт
Артикул
FN03C407923
Объём одной штуки, м³
0.04373
Вес (кг)
27
Длина (мм)
290
Ширина (мм)
290
Высота (мм)
520
