Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Регулирующие клапаны \ Клапаны двухходовые регулирующие \ Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду65, Kvs 63,0, Ру16, ΔPmax 12,8 бар, 24В, привод СМП4 А, FN03C629013
-30%

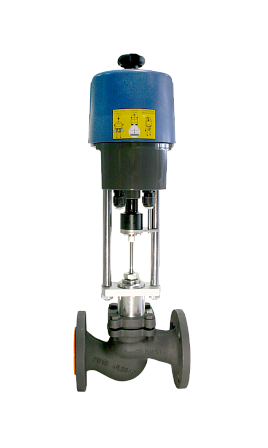

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду65, Kvs 63,0, Ру16, ΔPmax 12,8 бар, 24В, привод СМП4 А, FN03C629013
АРТ: FN03C629013
-30%

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду65, Kvs 63,0, Ру16, ΔPmax 12,8 бар, 24В, привод СМП4 А, FN03C629013

АРТ: FN03C629013
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Отопление / Пожаротушение
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
-30%
166 210.20 ₽
116 347.14 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Клапан регулирующий ГРАНРЕГ КМ125Ф, артикул FN03C629013, — двухходовой односедельчатый клапан с фланцевым присоединением и аналоговым электроприводом СМП4 А на 24 В. Исполнение: Ду65, Ру16, Kvs 63,0 м³/ч, максимальный перепад давления ΔPmax 12,8 бар, температура рабочей среды до +250 °C.

Назначение
Клапан применяется для автоматического регулирования расхода в трубопроводных системах. Рабочие среды: вода, пар, воздух, другие жидкости и газы, совместимые с материалами конструкции. Конструкция рассчитана на работу со средами температурой до +250 °C.

Конструкция клапана
Модель КМ125Ф относится к односедельчатым двухходовым регулирующим клапанам. Корпус изготовлен из чугуна, тип присоединения — фланцевый. Клапан оснащён мягким седловым уплотнением; регулирование выполняется перемещением затвора электроприводом.

Основные параметры

  • Условный проход: Ду65.
  • Номинальное давление: Ру16.
  • Пропускная способность: Kvs 63,0 м³/ч.
  • Максимальный перепад давления: 12,8 бар.
  • Максимальная температура рабочей среды: +250 °C.
  • Присоединение к трубопроводу: фланцевое, фланец/фланец.
  • Ориентировочная масса клапана без учёта привода: 17 кг.

Параметры соответствуют исполнению КМ125Ф с Ду65 и Kvs 63,0 м³/ч.

Электропривод
В комплект входит электропривод СМП4 А с питанием 24 В. Привод развивает усилие 4 кН и имеет ход штока 50 мм. Исполнение «А» поддерживает аналоговое управление сигналами 4–20 мА или 0–10 В, а также трёхпозиционное управление через беспотенциальный контакт либо открытый коллектор. Предусмотрен выходной сигнал обратной связи 4–20 мА.

Параметры привода СМП4 А

  • Питающее напряжение: 24 В переменного или постоянного тока.
  • Номинальное усилие: 4 кН.
  • Ход штока: 50 мм.
  • Время полного хода: настраиваемое, от 75 до 200 с.
  • Степень защиты корпуса: IP65.
  • Режим работы: продолжительный S1.
  • Температура окружающей среды: от +1 до +50 °C.
  • Ручное управление: шестигранным ключом.

Привод предназначен для автоматического позиционирования регулирующего органа по входному управляющему сигналу.

Идентификация исполнения
Полное обозначение: ГРАНРЕГ КМ125Ф-065-63,0 / СМП4 А-24В. Артикул производителя: FN03C629013. Исполнение объединяет клапан Ду65 с пропускной способностью Kvs 63,0 м³/ч и аналоговый электропривод СМП4 А на 24 В.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Вентиляция / Водоснабжение / Кондиционирование / Отопление / Пожаротушение
Тип привода
Электрический
Напряжение, В
24
Максимальная пропускная способность (KVS), м3/час
63
Тип клапана
Регулирующий
Количество в упаковке
1шт
Гарантия
1 год
Артикул
FN03C629013
Объём одной штуки, м³
0.0355
Вес (кг)
29.5
Длина (мм)
180
Ширина (мм)
290
Высота (мм)
680
Дата доставки в ваш город
Документация
granreg-km125f.pdf
358.5Кб
podbor-reguliruyushhix-klapanov-s-elektro--i-pnevmoprivodom.pdf
321.59Кб
