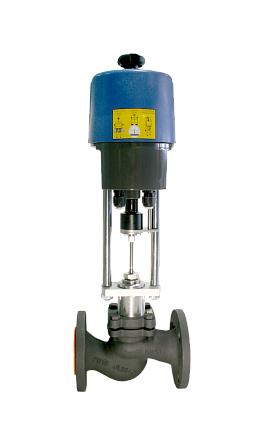

Клапан регулирующий ГРАНРЕГ, КМ125Ф, Ду80, Kvs 90,0, Ру16, dP 6 бар, 220В, с приводом СМП4 А, FN03A628987
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан регулирующий ГРАНРЕГ КМ125Ф, артикул FN03A628987, — двухходовой односедельчатый фланцевый клапан Ду80, Ру16 с пропускной способностью Kvs 90 м³/ч. Комплектуется аналоговым электроприводом СМП4 А с питанием 220 В; допустимый перепад давления на клапане — до 6 бар.
Назначение
Клапан предназначен для регулирования расхода воды, пара, воздуха, жидкостей и газов в системах тепло- и водоснабжения, охлаждения, вентиляции и промышленных технологических установках. Рабочий диапазон температур среды составляет от −20 до +250 °C.
Конструкция клапана
ГРАНРЕГ КМ125Ф выполнен в двухходовой односедельчатой конструкции с мягким седловым уплотнением. Корпус изготовлен из серого чугуна GG25/СЧ25/EN-GJL-250. Присоединение к трубопроводу — фланцевое.
Основные параметры
- Серия: ГРАНРЕГ КМ125Ф.
- Артикул производителя: FN03A628987.
- Номинальный диаметр: Ду80.
- Номинальное давление: Ру16.
- Пропускная способность: Kvs 90 м³/ч.
- Максимальный допустимый перепад давления dP: 6 бар.
- Рабочие среды: вода, пар, воздух, жидкости и газы.
- Температура рабочей среды: от −20 до +250 °C.
- Тип присоединения: фланцевый.
- Материал корпуса: серый чугун.
Электропривод
Клапан поставляется с линейным электроприводом СМП4 А на напряжение питания 220 В. Привод рассчитан на усилие 4 кН и ход штока 50 мм. Управление возможно аналоговым сигналом 4–20 мА или 0–10 В, а также трёхпозиционным сигналом; предусмотрен выходной сигнал обратной связи 4–20 мА.
Параметры привода СМП4 А
- Напряжение питания: 220 В переменного тока, 50 Гц.
- Потребляемая мощность: 24 Вт.
- Номинальное усилие: 4 кН.
- Ход штока: 50 мм.
- Время полного хода: 75, 100, 140 или 200 с, устанавливается переключателем.
- Режим работы: продолжительный S1.
- Степень защиты корпуса: IP65.
- Температура окружающей среды: от +1 до +50 °C.
- Ручное управление: шестигранным ключом 5 мм.
- Масса привода: 5 кг.
Условия применения
Клапан применяется в трубопроводных системах с параметрами, не превышающими Ру16, температуру среды +250 °C и перепад давления 6 бар. Для работы с приводом используется монтажный комплект для установки электропривода на клапаны серии КМ.
