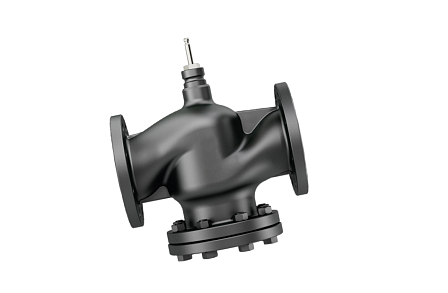

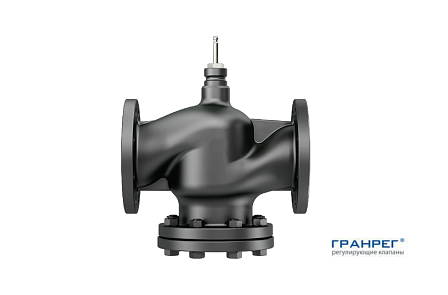

Клапан регулирующий ГРАНРЕГ, КМ305Ф, трехходовой, Ду50, Kvs 40,0, Ру16, ΔPmax 7,5 бар, 220В, СМП1,6, FN03V740959
АРТ: FN03V740959

Клапан регулирующий ГРАНРЕГ, КМ305Ф, трехходовой, Ду50, Kvs 40,0, Ру16, ΔPmax 7,5 бар, 220В, СМП1,6, FN03V740959

АРТ: FN03V740959
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип привода
Электрический
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
  • Описание
  • Характеристики
  • Документация
Описание
Клапан регулирующий ГРАНРЕГ, КМ305Ф, трехходовой, Ду50, Kvs 40,0, Ру16, ΔPmax 7,5 бар, 220В, СМП1,6, артикул FN03V740959

Изделие предназначено для непрерывного автоматического управления расходом жидких и газообразных сред, изменения тепловой мощности и поддержания температурного графика в гидравлических контурах.
Конструкция клапана предусматривает универсальное применение в смесительном или разделительном режиме: агрегат выполняет объединение двух входящих потоков теплоносителя в один общий либо разделение единого потока на два независимых направления. Клапан применяется в распределительных гребенках, узлах подготовки теплоносителя в индивидуальных и центральных тепловых пунктах (ИТП, ЦТП), котельных залах, обвязках теплообменников вентиляционных установок, калориферов и систем центрального кондиционирования.

Технические параметры и эксплуатационные показатели:
Номинальный диаметр прохода (Ду): 50 мм
Условная пропускная способность Kvs: 40,0 м³/ч
Номинальное рабочее давление (Ру): 16 бар (1,6 МПа)
Схема управления электроприводом: трехпозиционная
Максимальная температура регулируемой среды: до +220 °C
Тип присоединения к трубопроводу: фланцевое исполнение

Параметры рабочей среды и требования к фильтрации:
Рабочие среды: сетевая техническая вода систем отопления и теплоснабжения, деаэрированная котловая вода, растворы пропиленгликоля и этиленгликоля концентрацией до 50% с ингибиторами коррозии, насыщенный и перегретый пар, неагрессивные жидкости и газы.
Качество среды: рабочая жидкость не должна содержать окалины, механического песка, волокнистых субстанций и взвешенных абразивных включений, способных вызвать механическое повреждение полированных поверхностей плунжера и посадочных седел.

Монтажные требования и ориентация на трубопроводе:
Клапан монтируется в разрыв трубопровода на ответные плоские или воротниковые фланцы Ду 50 стандарта Ру 16.
Направление потоков теплоносителя должно строго соответствовать маркировочным стрелкам, отлитым на чугунном корпусе (смесительная схема: потоки подаются в патрубки A и B, выходят через AB; разделительная схема: поток входит в AB, разделяется на A и B).
Пространственное положение: клапан монтируется штоком вертикально вверх либо с наклоном штока до 90 градусов вбок. Размещение клапана приводом строго вниз (под трубопроводом) запрещено во избежание затекания конденсата или теплоносителя в электронику привода при разгерметизации сальника.
На подводящих и отводящих магистралях необходимо предусмотреть прямолинейные стабилизирующие участки трубопровода длиной не менее пяти диаметров условного прохода (5 Ду) до и после клапана.

Назначение и области применения:
Смесительные узлы вторичных контуров радиаторного отопления и систем поверхностного обогрева (теплый пол) в ИТП и ЦТП;
Модули качественного регулирования температуры воздуха в приточных вентиляционных установках и воздухонагревателях;
Контуры рециркуляции и подогрева сетевой воды в газовых и твердотопливных котельных установках;
Технологические установки охлаждения технологических жидкостей и циркуляционные контуры теплообменников производственных предприятий.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение / Газоснабжение / Пароконденсатные системы
Тип привода
Электрический
Тип клапана
Разделительный
Максимальная пропускная способность (KVS), м3/час
40
Материал
Чугунные
Диаметр, (мм, дюйм)
50 (2)
Давление, бар
16
Максимальная рабочая температура t max, °C
+220
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Гарантия
1 год эксплуатации, но не более 1,5 года с даты продажи
Цвет
Черные
Артикул
FN03V740959
Объём одной штуки, м³
0.0276
Вес (кг)
22
Длина (мм)
230
Ширина (мм)
250
Высота (мм)
480
