Клапан регулирующий ГРАНРЕГ, КМ307Ф, трехходовой, Ду40, Kvs 25,0, Ру16, ΔPmax 10 бар, 220В, PSL202, FN02B114093
АРТ: FN02B114093

Клапан регулирующий ГРАНРЕГ, КМ307Ф, трехходовой, Ду40, Kvs 25,0, Ру16, ΔPmax 10 бар, 220В, PSL202, FN02B114093

АРТ: FN02B114093
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип привода
Электрический
Тип клапана
Смесительный
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
Описание

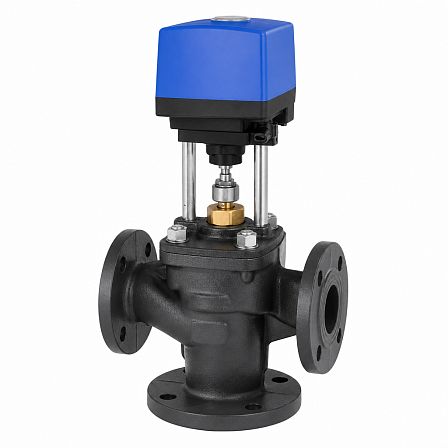

Клапан регулирующий ГРАНРЕГ КМ307Ф-040-25,0 / PSL202-220В, артикул FN02B114093 — трехходовой фланцевый клапан с электроприводом для регулирования и смешения либо разделения потоков. Номинальный диаметр Ду40, условное давление Ру16, пропускная способность Kvs 25,0 м³/ч, максимальный перепад давления 10 бар.

Назначение

Клапан серии КМ307Ф применяется в трубопроводных системах для регулирования расхода и смешения потоков рабочей среды. Для исполнения Ду40 допускается использование клапана также в качестве разделяющего. Рабочие среды: жидкости, пар и газы. Максимальная температура рабочей среды — до +200 °C.

Конструкция и присоединение

Клапан имеет трехходовую конструкцию и фланцевое присоединение к трубопроводу. Корпус выполнен из углеродистой стали; внутренние детали и седловое уплотнение изготовлены из нержавеющей стали. Номинальное давление — Ру16, или 1,6 МПа.

Основные технические параметры

  • Модель клапана: ГРАНРЕГ КМ307Ф;
  • Артикул: FN02B114093;
  • Тип: регулирующий трехходовой клапан;
  • Функция: смешение и разделение потоков;
  • Номинальный диаметр: Ду40;
  • Номинальное давление: Ру16;
  • Пропускная способность: Kvs 25,0 м³/ч;
  • Максимальный перепад давления: ΔPmax 10 бар;
  • Рабочая температура: от −29 до +200 °C;
  • Присоединение: фланцевое.

Электропривод

Клапан укомплектован линейным электроприводом PSL202 с питанием 220 В переменного тока. Привод рассчитан на трехпозиционное управление, развивает усилие 2 кН и имеет ход штока 50 мм. Потребляемая мощность привода составляет 37 Вт, скорость перемещения штока — 0,5 мм/с.

Габаритные размеры клапана

  • Строительная длина A: 200 мм;
  • Размер B: 90 мм;
  • Размер C: 156 мм;
  • Размер D: 54 мм;
  • Размер E: 20 мм.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Тип привода
Электрический
Тип клапана
Смесительный
Максимальная пропускная способность (KVS), м3/час
25.0
Напряжение, В
220-230
Количество в упаковке
1шт
Артикул
FN02B114093
Длина (отрезок, бухта), м
200
Объём одной штуки, м³
0.0189
Вес (кг)
17.5
Длина (мм)
200
Ширина (мм)
210
Высота (мм)
450
