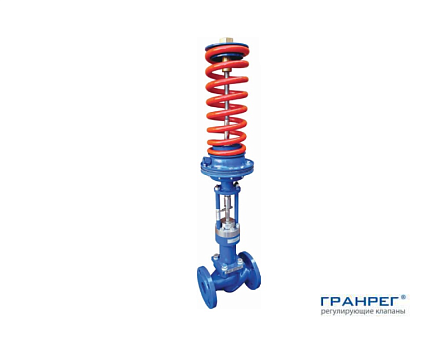

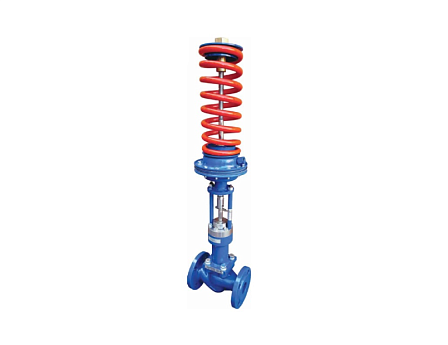

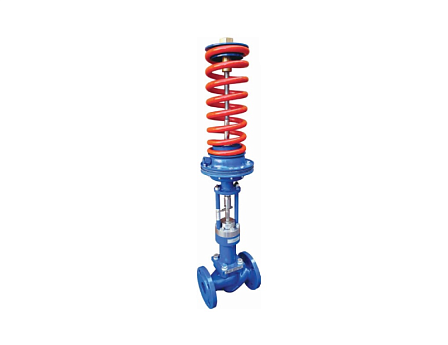

Клапан редукционный ГРАНРЕГ, КАТ130, Ду80, Kvs 80, Ру25, Рвых 1,0-6,0 бар, Tmax 220°C, сталь 25л, фланцевый, DE01V634562
- Описание
- Характеристики
- Документация Аналогичные товары
Рассматриваемая модель представляет собой автоматический регулятор давления «после себя» прямого действия. Аппарат (поисковые синонимы и технические термины: редуктор давления, клапан понижения давления, регулятор перепада, редукционный вентиль) спроектирован для редуцирования и стабилизации давления рабочей среды на заданном уровне за местом монтажа узла.
Эксплуатация оборудования не требует подвода сторонней энергии (электричества или сжатого воздуха), поскольку позиционирование затвора происходит исключительно за счет гидродинамических сил самого потока. Основные сферы интеграции арматуры: индивидуальные и центральные тепловые пункты (ИТП, ЦТП), тепловые сети, котельные комплексы, паропроводы и технологические контуры промышленных объектов. Допустимые к транспортировке среды включают перегретый пар, насыщенный пар, сетевую воду, сжатый воздух и иные газы или жидкости, не проявляющие коррозионной активности к деталям внутреннего механизма.
Параметры и технические характеристики
Условный проход (Ду / DN): 80 мм
Условное давление (Ру / PN): 25 бар (2,5 МПа)
Коэффициент пропускной способности (Kvs): 80 м³/ч
Пределы настройки выходного давления (Рвых): 1,0 – 6,0 бар (0,1 – 0,6 МПа)
Материал корпусных деталей: Сталь 25Л (углеродистое литье)
Способ монтажа к трубопроводу: Фланцевое соединение (фл.)
Геометрия корпуса: Проходная, прямая
Вид внутреннего уплотнения: «Металл по металлу»
Тип привода: Мембранный блок с пружинным задатчиком
Алгоритм функционирования
Механика поддержания стабильного давления базируется на уравновешивании двух противоположно направленных сил внутри мембранного привода. Через внешнюю импульсную трубку показатель давления редуцированной среды (из точки за клапаном) транслируется в рабочую полость привода. Сила, генерируемая гидростатическим давлением на мембрану, противодействует механическому усилию предварительно сжатой пружины.
При превышении фактического выходного давления над установленным значением (в пределах уставки 1,0-6,0 бар), давление среды пересиливает сопротивление пружины. Происходит деформация мембраны и смещение штока вниз, что приводит к перекрытию дроссельного отверстия и снижению давления в системе. В случае падения давления за клапаном ниже требуемого уровня, пружина распрямляется, поднимая шток и увеличивая проходное сечение для восстановления параметров потока.
Правила монтажа и обвязки
Инсталляция и ввод регулятора в эксплуатацию требуют строгого соблюдения следующих технических регламентов:
Позиционирование в пространстве: Установка регулятора давления производится исключительно на горизонтальных линиях. Вектор движения транспортируемого вещества должен быть сонаправлен с рельефным указателем на стальном корпусе.
Защита узла: В целях предотвращения заклинивания и повреждения металлических седел твердыми фракциями (песок, окалина, сварочный шлак), перед редукционным устройством устанавливается сетчатый фильтр грубой очистки.
Процесс калибровки: Выставление необходимого значения Рвых в интервале от 1 до 6 бар реализуется посредством изменения степени сжатия пружинного блока (путем вращения настроечного винта). Настройка проводится в рабочем режиме под контролем манометров, смонтированных на входном и выходном коллекторах.
