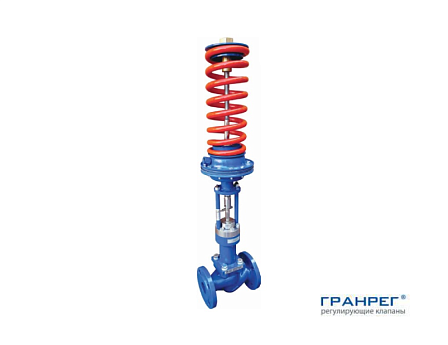

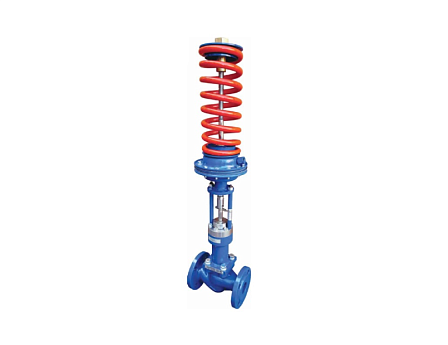

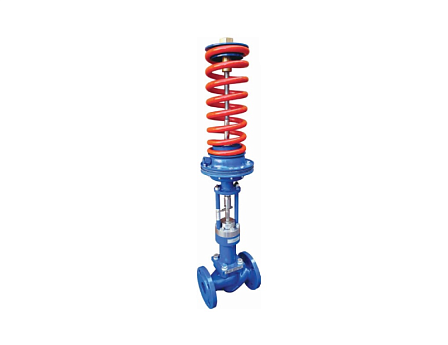

Клапан редукционный ГРАНРЕГ, КАТ130, Ду40, Kvs 20, Ру25, Рвых 1,0-6,0 бар, Tmax 220°C, сталь 25л, фланцевый, DE01V639592
- Описание
- Характеристики
- Документация Аналогичные товары
Автономный регулятор давления прямого действия «после себя» представляет собой промышленную дросселирующую арматуру, предназначенную для механического снижения давления рабочей среды и его поддержания на стабильном уровне на выходе из аппарата. Клапан относится к классу прямодействующих гидромеханических приборов и выполняет регулирование без использования внешних электрических, пневматических или гидравлических приводов.
Управление проходным сечением затвора осуществляется в автоматическом режиме посредством динамического баланса механических сил: усилие сжатия настроечной пружины уравновешивается давлением редуцированной среды, воздействующим на рабочую площадь эластичной мембраны через внешнюю импульсную трубку. Арматура ориентирована на эксплуатацию в составе промышленных пароконденсатных систем, редукционных установок теплогенерирующих объектов, технологических трубопроводов сжатого воздуха и распределительных контуров газоснабжения.
Технические характеристики и рабочие параметры:
Номинальный диаметр прохода Ду: 40 мм
Условная пропускная способность Kvs: 20,0 м³/ч
Номинальное статическое давление Ру: 25 бар (2,5 МПа)
Пределы калибровки давления на выходе: от 1,0 до 6,0 бар
Способ монтажного присоединения: фланцевый
Механизм действия и подключение импульсной линии:
Значение редуцированного давления отбирается из зоны ламинарного течения за клапаном посредством металлической импульсной трубки внешним сечением 6х1 мм. Точка врезки трубки располагается на прямом участке трубопровода на удалении не менее десяти условных диаметров (10 Ду) по направлению протока.
При росте вторичного давления среда давит на диафрагму мембранного блока, преодолевая силу сопротивления пружины и смещая плунжер в направлении седла для уменьшения расхода. При падении давления пружина перемещает затвор в сторону открытия, восстанавливая заданный уровень напора. Изменение уставки в диапазоне от 1,0 до 6,0 бар выполняется вращением регулировочной гайки без демонтажа клапана и без сброса давления в магистрали. При работе с водяным паром в разрыв импульсного контура монтируется конденсатный компенсационный сосуд, обеспечивающий изоляцию резинотканевой мембраны слоем охлажденной воды.
Требования к циркулирующей среде и очистке:
Допустимые рабочие среды: сухой перегретый и влажный насыщенный водяной пар, осушенный сжатый воздух, нейтральные технические газы, обессоленная техническая вода некоррозионного характера.
Требования к фильтрации: транспортируемый поток должен быть очищен от твердых механических частиц крупнее 0,2 мм, продуктов окисления металла, окалины и минеральных взвесей.
Предпусковая защита: перед редукционным клапаном строго регламентируется установка сетчатого фильтра грубой механической очистки. На паровых трубопроводах дополнительно размещается конденсатоотводчик для исключения попадания конденсатных пробок в седловой узел.
Монтажные правила и пространственная ориентация:
Устройство монтируется исключительно на прямолинейных горизонтальных участках трубопроводных сетей.
Направление движения потока должно совпадать с указательной стрелкой, отлитой на стальной поверхности корпуса.
При транспортировке водяного пара исполнительный мембранный блок ориентируется строго вертикально вниз относительно трубопровода, что предотвращает термический перегрев диафрагмы.
При работе на сжатом воздухе или газах допускается позиционирование мембранного узла как вниз, так и вверх.
Для визуализации параметров работы и пусконаладки на входе и выходе регулятора монтируются манометры соответствующего класса точности, а также устанавливается запорная арматура для возможности локального отключения участка.
Области производственного и коммунального применения:
Понижение давления технологического пара перед теплообменниками, ректификационными колоннами и пастеризаторами;
Подача пара с заданными параметрами в сушильные камеры, вулканизационные прессы и стерилизаторы;
Главные редукционные узлы заводских паровых котельных и центральных тепловых пунктов;
Магистральные цеховые линии распределения технологического сжатого воздуха и азота.
