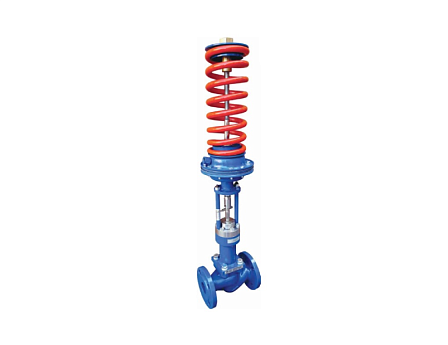

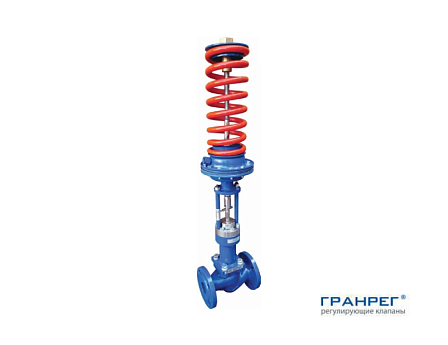

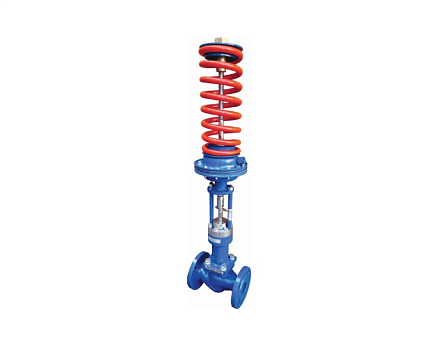

Клапан редукционный ГРАНРЕГ, КАТ130, Ду50, Kvs 32, Ру25, Рвых 3,0-12,0 бар, Tmax 220°C, сталь 25л, фл., DE01V649266
- Описание
- Характеристики
- Документация Аналогичные товары
Автономный дроссельный гидроагрегат прямого действия «после себя» предназначен для статического снижения входного давления пара, газов или жидкостей и непрерывной автоматической стабилизации вторичного напора в повышенном диапазоне регулирования от 3,0 до 12,0 бар.
Аппарат относится к классу прямодействующей регулирующей трубопроводной арматуры и функционирует без подключения внешних силовых приводов, электрических сетей и контроллеров. Смещение запорно-регулирующего плунжера происходит за счет уравновешивания механического усилия силовой пружины и гидростатического давления транспортируемого потока, передаваемого на эластичную мембрану исполнительного блока по внешней отводной линии.
Арматура применяется на распределительных участках промышленных паропроводов, первых ступенях редуцирования котельных агрегатов, высоконапорных магистралях сжатого воздуха и в технологических теплоэнергетических контурах предприятий.
Технические параметры и метрологические показатели:
Диаметр проходного сечения Ду: 50 мм
Расходный коэффициент Kvs: 32,0 м³/ч
Предельное статическое давление корпуса Ру: 25 бар (2,5 МПа)
Интервал калибровки выходного давления: от 3,0 до 12,0 бар (0,3–1,2 МПа)
Тип присоединительных элементов: фланцы
Физический принцип регулирования и отбор импульса:
Контролируемый напор отбирается из зоны стабилизированного потока по импульсной трубке сечением 6х1 мм. Место врезки линии отбора располагается на горизонтальном прямом трубопроводе на удалении не менее десяти диаметров условного прохода (10 Ду, от 500 мм) за выходным фланцем регулятора.
При росте давления за клапаном выше предустановленной границы диафрагма преодолевает высокое сопротивление силовой пружины и смещает плунжер к седлу, дросселируя поток. При снижении давления в отводящей линии или росте потребления среды пружина разжимается, отводя плунжер от седла и восстанавливая давление до заданной уставки. Изменение настройки в рамках диапазона 3,0–12,0 бар осуществляется вращением настроечной гайки по показаниям выходного манометра.
При эксплуатации на перегретом или насыщенном паре на импульсной линии обязательно монтируется конденсатный сосуд (охладитель) для образования водяного замка, исключающего термический контакт пара с эластомерной мембраной.
Требования к среде и предохранительному оборудованию:
Транспортируемые рабочие среды: водяной пар (сухой насыщенный, перегретый), очищенный сжатый воздух, нейтральные газы (азот, углекислый газ, аргон), деаэрированная техническая вода систем отопления.
Степень механической загрязненности: поток не должен содержать окалины, сварочного шлака, продуктов коррозии и абразивных включений крупнее 0,2 мм.
Защитная обвязка: перед входом в редукционный клапан строго регламентируется размещение сетчатого фильтра грубой очистки. На паровых трубопроводах дополнительно предусматривается сепаратор пара для дренажа капельной влаги и предотвращения кавитационно-эрозионного разрушения кромок седла.
Технологические требования к монтажу:
Регулятор устанавливается в разрыв прямолинейных участков горизонтальных трубопроводов.
Вектор перемещения потока должен строго соответствовать стрелке-указателю, отлитой на корпусе.
Пространственная ориентация на паровых магистралях: мембранный блок ориентируется строго вертикально вниз относительно продольной оси трубы для гарантированного поддержания водяного гидрозатвора.
На газовых магистралях и линиях сжатого воздуха допускается положение мембранной камеры вертикально вверх или вниз.
До и после регулятора монтируются манометры с трехходовыми кранами для контроля перепада давления, а также полнопроходная запорная арматура для проведения ревизионных и наладочных работ.
