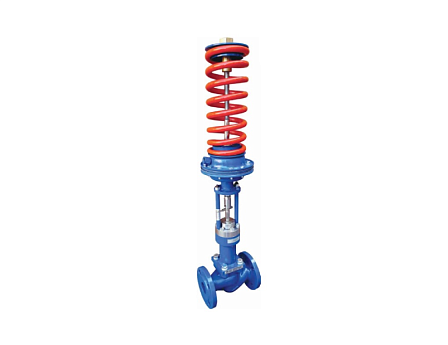

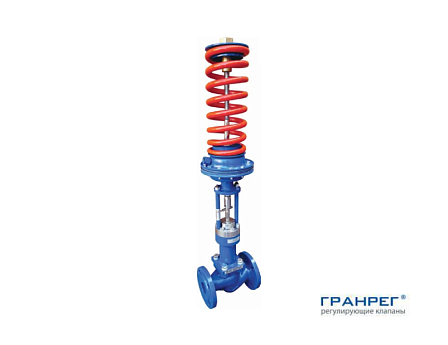

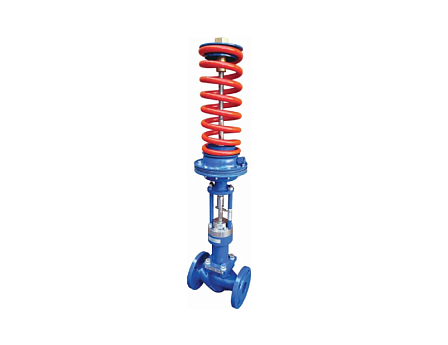

Клапан редукционный ГРАНРЕГ, КАТ130, Ду50, Kvs 32, Ру25, Рвых 0,5-3,0 бар, Tmax 220°C, сталь 25л, фл., DE01V667726
- Описание
- Характеристики
- Документация Аналогичные товары
Автономный редукционный регулятор давления прямого действия «после себя» предназначен для редуцирования давления и его непрерывного поддержания на требуемом пониженном уровне в отводящем трубопроводе. Прибор относится к классу прямодействующей регулирующей арматуры: процесс позиционирования плунжера выполняется за счет механического равновесия между усилием упругой деформации настроечной пружины и статической силой давления транспортируемой среды, действующей на мембранный блок через выносную импульсную линию.
Агрегат не требует внешнего электропитания, подключения компрессорных пневмолиний или электронных контроллеров. Оборудование ориентировано на эксплуатацию в пароконденсатных контурах тепловых станций, узлах редуцирования промышленных котельных, системах распределения сжатого воздуха и технологических газов, а также в распределительных пунктах теплоснабжения.
Эксплуатационные и гидравлические характеристики:
Диаметр условного прохода Ду: 50 мм
Коэффициент пропускной способности Kvs: 32,0 м³/ч
Номинальное давление корпуса Ру: 25 бар (2,5 МПа)
Диапазон настройки выходного редуцированного давления: от 0,5 до 3,0 бар (0,05–0,3 МПа)
Тип монтажного сопряжения: фланцевое
Принцип действия и схема подключения импульса:
Контролируемое давление среды отбирается из зоны стабилизированного ламинарного потока за клапаном по медной или стальной импульсной трубке сечением 6х1 мм. Точка врезки трубки располагается на горизонтальном прямом участке выходного трубопровода на расстоянии не менее десяти диаметров от выходного фланца.
При увеличении вторичного давления среда поступает под диафрагму мембранного блока, сжимает пружину и смещает плунжер в направлении седла, сужая проходной зазор. При уменьшении расхода или падении вторичного давления пружина отжимает диафрагму назад, увеличивая просвет седла для восстановления заданного значения напора. Уставка давления в пределах 0,5–3,0 бар выставляется вращением настроечной гайки непосредственно по показаниям выходного манометра. При эксплуатации на паровых трактах в разрыв импульсной трубки монтируется конденсатный сосуд (охладитель), создающий гидрозатвор из остывшей воды для исключения перегрева полимерной мембраны.
Требования к транспортируемым средам и защитной обвязке:
Допустимые рабочие среды: сухой перегретый и насыщенный пар, технологический сжатый воздух, нейтральные газы (азот, углекислый газ, аргон), деаэрированная техническая вода систем теплоснабжения.
Параметры механической чистоты: среда не должна содержать абразивных включений, твердых крупиц размером более 0,2 мм, волокон, ржавчины и продуктов сварки.
Предохранительная арматура: на подводящей линии перед регулирующим клапаном обязательна установка сетчатого фильтра (грязевика). При работе с паром на входе монтируется сепаратор пара для дренажа конденсата и предотвращения эрозии металлических кромок плунжера.
Монтажные указания и пространственное позиционирование:
Регулятор устанавливается исключительно на прямолинейном горизонтальном трубопроводе.
Направление потока среды строго соотносится с литой указательной стрелкой на внешней поверхности стального корпуса.
При транспортировке водяного пара исполнительный мембранный привод позиционируется строго вертикально вниз под трубопроводом для непрерывного заполнения камеры охлажденным конденсатом.
На газовых и воздушных средах допустима ориентация привода вертикально вверх или вниз.
Непосредственно до и после аппарата устанавливаются стрелочные манометры для контроля перепада давления, а также отсечная запорная арматура для проведения регламентных и ревизионных работ.
Области промышленного внедрения:
Редуцирование давления пара низких параметров (до 3 бар) перед кожухотрубными и пластинчатыми теплообменниками;
Паровые линии деаэраторов, систем вентиляционного воздухоподогрева и технологических баков-аккумуляторов;
Контуры низкотемпературной сушки, стерилизаторы и варочные реакторы пищевых и фармацевтических производств;
Цеховые распределительные распределители сжатого воздуха и защитных газов с тонкой настройкой вторичного давления.
