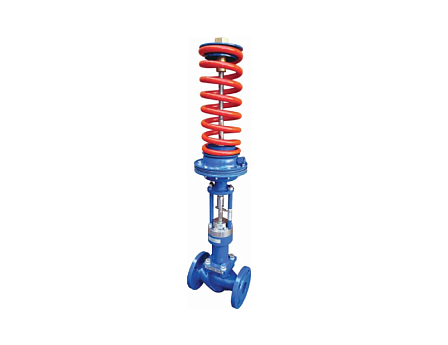

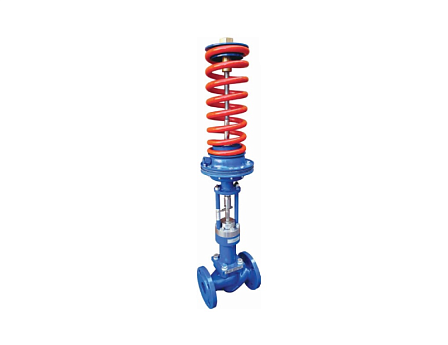

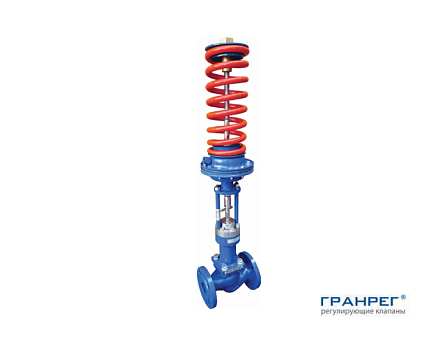

Клапан редукционный ГРАНРЕГ, КАТ130, Ду65, Kvs 50, Ру25, Рвых 1,0-6,0 бар, Tmax 220°C, сталь 25л, фл., DE01V638507
- Описание
- Характеристики
- Документация Аналогичные товары
Клапан редукционный представляет собой регулятор давления «после себя» прямого действия. Данный тип трубопроводной регулирующей арматуры (технические синонимы: редуктор давления, клапан понижающий давление, редукционный вентиль, регулятор перепада давления) предназначен для автоматического поддержания заданного давления рабочей среды на выходе из клапана (в трубопроводе за местом установки).
Устройство функционирует в автономном режиме без использования внешних источников электрической или пневматической энергии. Процесс регулирования осуществляется за счет энергии транспортируемой среды. Оборудование применяется при проектировании и монтаже систем теплоснабжения, индивидуальных и центральных тепловых пунктов (ИТП, ЦТП), котельных установок, систем пароснабжения, водоснабжения, а также в технологических линиях промышленных предприятий. Совместимые рабочие среды: насыщенный пар, перегретый пар, вода, сжатый воздух, негорючие газы и жидкости, химически нейтральные к материалам конструкции клапана.
Технические характеристики и рабочие параметры
Номинальный диаметр (Ду / DN): 65 мм
Номинальное (условное) давление (Ру / PN): 25 бар (2,5 МПа)
Условная пропускная способность (Kvs): 50 м³/ч
Диапазон настройки выходного давления (Рвых): 1,0 – 6,0 бар (0,1 – 0,6 МПа)
Материал корпуса: Сталь 25Л (литая углеродистая сталь)
Тип присоединения: Фланцевое (фл.)
Конструкция корпуса: Прямой, проходной
Тип уплотнения в затворе: Металлическое седловое уплотнение (контакт «металл по металлу»)
Принцип действия (механика регулирования)
Редуктор давления пара и воды работает на основе физического принципа баланса сил внутри мембранного исполнительного механизма. Импульс фактического давления среды из трубопровода (участок после клапана) передается по внешней импульсной трубке в рабочую камеру мембранного привода. Давление среды воздействует на мембрану, создавая усилие, которое направлено против вектора силы сжатия настроечной пружины.
Если давление за клапаном превышает заданное значение (в рамках диапазона Рвых 1,0-6,0 бар), усилие среды преодолевает сопротивление пружины. Мембрана деформируется, перемещая шток клапана вниз и прикрывая золотник. Проходное сечение уменьшается, дросселирование усиливается, и давление снижается до требуемого параметра. При падении давления ниже настроечной уставки, сила разжатия пружины превышает давление на мембрану — шток перемещается вверх, открывая проходное сечение и увеличивая расход.
Требования к монтажу и эксплуатации (инсталляционные параметры)
Ориентация: Монтаж регулятора перепада давления осуществляется на горизонтальных участках трубопровода. Направление потока рабочей среды должно строго совпадать с направлением стрелки, отлитой на корпусе арматуры.
Работа с паром: При установке клапана на паровые магистрали, монтаж производится исполнительным механизмом (мембранным блоком) вертикально вниз. В паровых системах обязательна установка конденсатной емкости (охладительного сосуда) на импульсной линии. Данный элемент заполняет мембранную камеру водным конденсатом, предотвращая прямой контакт высокотемпературного пара с мембраной и исключая ее термическое разрушение.
Фильтрация: Для защиты металлического седлового уплотнения от абразивного повреждения механическими примесями (окалина, ржавчина), перед редукционным клапаном монтируется сетчатый фильтр.
Настройка: Калибровка выходного давления (от 1,0 до 6,0 бар) производится путем изменения степени сжатия пружины задатчика (вращение регулировочной гайки) при контроле показателей по манометрам, установленным до и после редукционного узла.
