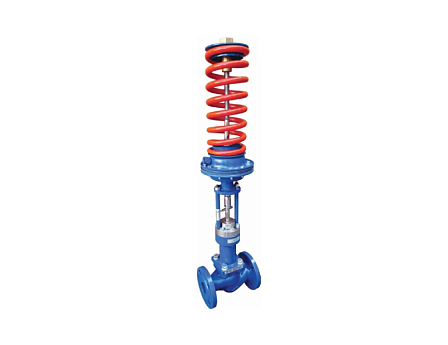

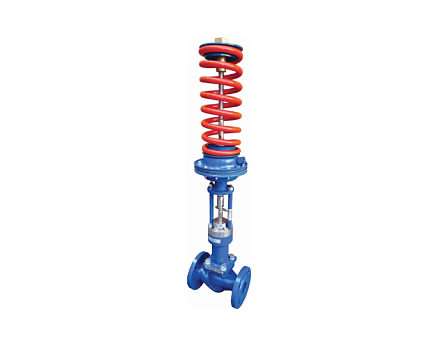

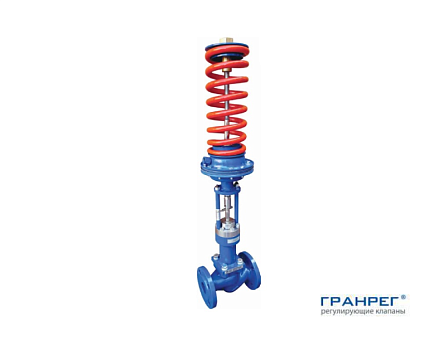

Клапан редукционный ГРАНРЕГ, КАТ130, Ду25, Kvs 8,0, Ру25, Рвых 1,0-6,0 бар, Tmax 220°C, сталь 25л, фл., DE01V630983
- Описание
- Характеристики
- Документация Аналогичные товары
Редукционный клапан прямого действия представляет собой энергонезависимый регулятор давления «после себя». Устройство предназначено для автоматического снижения входного давления рабочей среды и его непрерывного удержания на предварительно заданном значении в выходном трубопроводе независимо от изменений входного напора и колебаний расхода.
Прибор функционирует без применения сторонних источников электроэнергии, сжатого воздуха или вспомогательных приводов: позиционирование регулирующего плунжера происходит за счет равновесия сил между упругой деформацией настроечной пружины и статическим давлением среды, передаваемым на чувствительную мембрану по внешней импульсной трубке. Основная область применения арматуры — пароконденсатные тракты промышленных предприятий, редукционно-охладительные узлы котельных, технологические паровые линии теплопунктов, а также системы распределения нейтральных газов и сжатого воздуха.
Технические характеристики и параметры настройки:
Номинальный диаметр условного прохода (Ду): 25 мм
Условная пропускная способность Kvs: 8,0 м³/ч
Номинальное давление корпуса (Ру): 25 бар (2,5 МПа)
Диапазон настройки регулируемого давления на выходе: от 1,0 до 6,0 бар (0,1–0,6 МПа)
Принцип регулирования и импульсная обвязка:
Давление среды за клапаном отбирается через импульсную линию (металлическая трубка сечением 6х1 мм), присоединенную к выходному трубопроводу на удалении не менее десяти диаметров (10 Ду) по ходу движения потока. При повышении давления после регулятора среда воздействует на мембрану, преодолевая сопротивление пружины и перемещая плунжер в сторону закрытия проходного сечения седла. При снижении давления пружина отжимает мембрану обратно, увеличивая степень открытия клапана.
Корректировка выходного давления в диапазоне от 1,0 до 6,0 бар производится вручную вращением настроечной гайки без остановки технологического процесса. При эксплуатации на водяном паре обязательна установка конденсатной емкости (сосуда) на импульсной трубке для создания водяного затвора, предотвращающего термическое повреждение мембраны.
Требования к транспортируемой среде:
Совместимые рабочие среды: сухой насыщенный и перегретый пар, очищенный сжатый воздух, нейтральные газы (азот, углекислый газ), техническая вода и некоррозионные жидкости.
Степень чистоты потока: среда не должна содержать продуктов коррозии трубопроводов, окалины, сварочного грата и механических взвесей крупнее 0,2 мм.
Защитная арматура: перед клапаном строго обязателен монтаж фильтра механической очистки (грязевика). При работе на паре перед клапаном также рекомендуется установка сепаратора пара с конденсатоотводчиком для исключения капельного гидроудара.
Правила монтажа и пространственная ориентация:
Клапан монтируется в разрыв горизонтального участка трубопровода.
Направление движения среды обязано строго совпадать со стрелкой, нанесенной на стальном корпусе клапана.
Положение на паропроводах: регулятор устанавливается приводом (мембранной камерой) строго вниз, что обеспечивает заполнение мембранного блока охлажденным конденсатом и защищает эластомер от прямого контакта с паром.
На газопроводах и трубопроводах сжатого воздуха допускается установка приводом вертикально вверх или вниз.
До и после регулятора требуется монтаж манометров для визуального контроля фактического перепада и точности поддержания выходного параметра, а также установка запорных вентилей для проведения сервисного обслуживания.
Сферы производственного применения:
Снижение давления пара перед технологическими потребителями: варочными котлами, сушильными барабанами, вулканизаторами и автоклавами;
Паровые узлы редукции и распределительные гребенки производственных и отопительных котельных;
Теплообменные установки систем отопления и подогрева горячей воды, работающие на первичном паровом теплоносителе;
Централизованные магистрали редуцирования сжатого воздуха на машиностроительных и металлообрабатывающих предприятиях.
