Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Клапаны перепускные \ Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду80, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644199

-30%

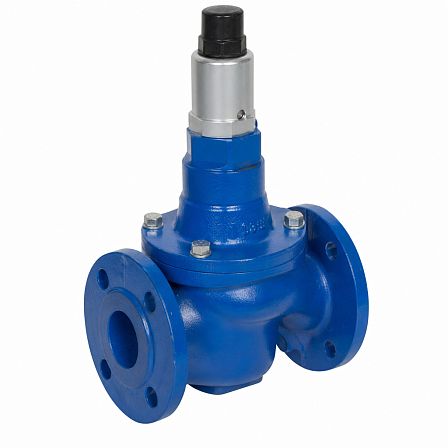

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду80, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644199

АРТ: FL01T644199

-30%

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду80, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644199

АРТ: FL01T644199

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение

Максимальное рабочее давление, бар

-30%

91 485.06 ₽

64 039.54 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

Описание
Характеристики
Документация

Описание

Перепускной клапан ГРАНРЕГ КАТ18/03, артикул FL01T644199, предназначен для автоматического поддержания заданного давления на входе в трубопроводной системе. Исполнение: Ду80, Ру16, фланцевое присоединение, корпус из высокопрочного чугуна GGG40, диапазон настройки входного давления 1,0–14,0 бар, температура рабочей среды до +80 °C.

Назначение
Клапан относится к регулирующей арматуре прямого действия с пилотным управлением. Применяется для сброса части потока при превышении установленного давления перед клапаном и поддержания постоянного давления на входной стороне независимо от изменения расхода.

Принцип работы
Регулирование выполняется пилотной системой и мембранным запорным органом. При изменении давления до клапана пилот управляет положением основной мембраны, изменяя проходное сечение. Исполнение — перепускное, регулирование давления «до себя».

Рабочая среда
Клапан рассчитан на воду и другие жидкие неагрессивные среды, совместимые с материалами конструкции. Рабочий температурный диапазон среды — от −10 до +80 °C. Для пара, газов, агрессивных жидкостей и сред с высокой концентрацией абразивных частиц данное исполнение не предназначено.

Основные технические параметры

Модель: ГРАНРЕГ КАТ18/03;
Артикул: FL01T644199;
Тип: клапан перепускной с пилотным управлением;
Номинальный диаметр: Ду80;
Номинальное давление: Ру16;
Максимальное рабочее давление: 16 бар;
Диапазон настройки входного давления: 1,0–14,0 бар;
Максимальная температура среды: +80 °C;
Пропускная способность Kvs: 130 м³/ч;
Присоединение: фланцевое, Ф/Ф;
Конструкция: двухходовая;
Положение затвора: нормально закрытое.

Материалы конструкции
Корпус изготовлен из высокопрочного чугуна GGG40. Основным подвижным элементом является армированная мембрана. Материал седлового уплотнения — армированный натуральный каучук.

Применение в системах
Клапан может использоваться в системах хозяйственно-питьевого и технического водоснабжения, контурах охлаждения, промывочных линиях, системах водоподготовки, орошения и других трубопроводах с неагрессивными жидкостями. Основная функция — защита участка сети от превышения установленного входного давления.

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение

Максимальное рабочее давление, бар

Материал

Чугунные

Диаметр, (мм, дюйм)

80 (3)
