Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Клапаны перепускные \ Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду100, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644200
-30%

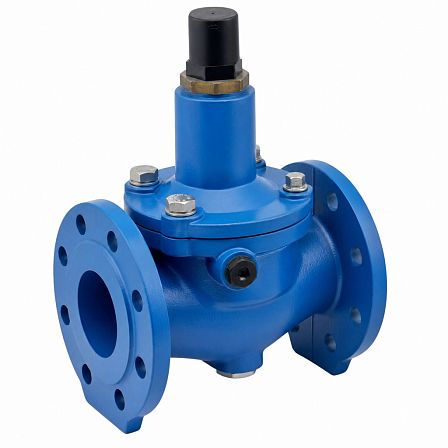

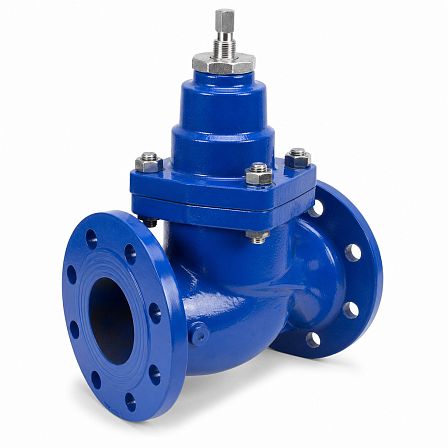

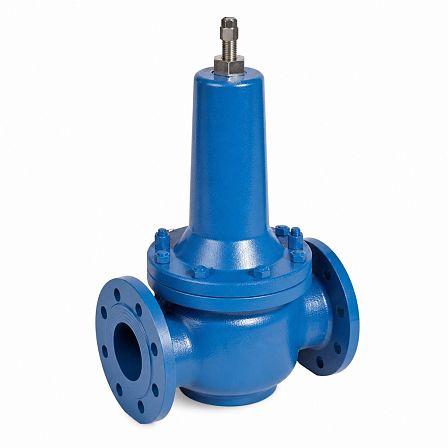

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду100, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644200
АРТ: FL01T644200
-30%

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду100, Ру16, Рвх 1,0-14,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644200

АРТ: FL01T644200
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Максимальное рабочее давление, бар
16
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
-30%
93 903.07 ₽
65 732.15 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Клапан перепускной ГРАНРЕГ КАТ18/03, артикул FL01T644200, предназначен для поддержания заданного давления перед клапаном в системах с водой и другими неагрессивными жидкостями. Исполнение: Ду100, Ру16, фланцевое присоединение, диапазон настройки входного давления 1,0–14,0 бар, максимальная температура среды +80 °C.

Назначение и принцип работы

ГРАНРЕГ КАТ18/03 — двухходовой регулирующий клапан прямого действия с пилотным управлением. Перепускное исполнение поддерживает постоянное предварительно заданное давление до клапана независимо от изменения расхода в трубопроводе.

Конструкция

Запорным элементом служит армированная диафрагма. Клапан имеет нормально-закрытое исполнение и предназначен для регулирования давления «до себя». Управление работой основного клапана выполняется пилотным контуром.

Рабочая среда

Клапан применяется для воды и жидкостей, неагрессивных к материалам его элементов. Диапазон температуры рабочей среды составляет от −10 до +80 °C. Использование для пара, газов, высокотемпературных и химически агрессивных сред не предусмотрено.

Основные технические характеристики
  • Серия и исполнение: ГРАНРЕГ КАТ18/03;
  • Артикул: FL01T644200;
  • Тип: перепускной клапан с пилотным управлением;
  • Условный проход: Ду100;
  • Номинальное давление: Ру16;
  • Максимальное рабочее давление: 16 бар;
  • Диапазон настройки давления перед клапаном: 1,0–14,0 бар;
  • Максимальная температура среды: +80 °C;
  • Пропускная способность Kvs: 200 м³/ч;
  • Конструкция: двухходовая;
  • Положение затвора: нормально закрытое;
  • Строительная длина: 305 мм;
  • Масса брутто: 23 кг.
Материалы и присоединение

Корпус изготовлен из высокопрочного чугуна GGG40. Уплотнение седла выполнено из армированного натурального каучука. Присоединение к трубопроводу — фланцевое, фланец/фланец.

Область применения

Клапан может использоваться в сетях питьевого и технического водоснабжения, системах орошения, водоподготовки, пожаротушения, фильтрации, промывочных и охлаждающих контурах. Основная функция изделия — перепуск потока для ограничения и стабилизации давления на входной стороне трубопровода.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Максимальное рабочее давление, бар
16
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
16
Максимальная рабочая температура t max, °C
80
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Артикул
FL01T644200
Пропускная способность, м³
200 м³/ч;
Объём одной штуки, м³
0.03451
Разница давлений срабатывания PN, бар
1,0-14,0 бар
Форма
Прямой
Вес (кг)
37
Длина (мм)
350
Ширина (мм)
290
Высота (мм)
340
