Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Клапаны перепускные \ Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду200, Ру16, Рвх 2,5-16,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644202
-30%

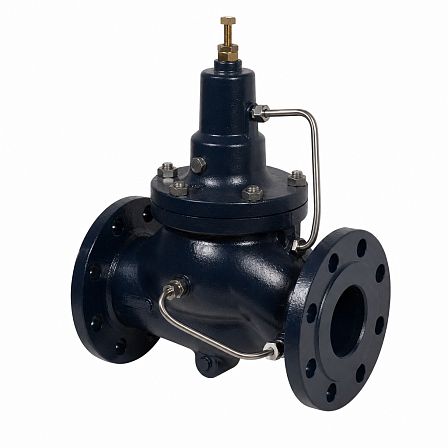

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду200, Ру16, Рвх 2,5-16,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644202
АРТ: FL01T644202
-30%

Клапан перепускной ГРАНРЕГ, КАТ18/03, Ду200, Ру16, Рвх 2,5-16,0 бар, Tmax 80°C, чугун GGG40, фл., FL01T644202

АРТ: FL01T644202
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Максимальное рабочее давление, бар
16
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
-30%
281 222.51 ₽
196 855.76 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Клапан перепускной ГРАНРЕГ КАТ18/03, артикул FL01T644202, предназначен для поддержания заданного давления перед клапаном. Исполнение: Ду200, Ру16, фланцевое присоединение, корпус из высокопрочного чугуна GGG40, диапазон настройки давления 2,5–16,0 бар, максимальная температура рабочей среды +80 °C.

Назначение и принцип работы
Клапан относится к регулирующей арматуре прямого действия с пилотным управлением. Он поддерживает предварительно установленное давление на входе (до себя) независимо от изменения расхода в системе. При превышении настроенного давления клапан открывает проход для сброса части потока.

Конструкция
Клапан имеет двухходовую конструкцию с нормально закрытым затвором. Запорным и регулирующим элементом служит армированная диафрагма. Управление работой основного клапана выполняется пилотным регулятором давления.

Основные технические характеристики

  • Серия и модель: ГРАНРЕГ КАТ18/03;
  • Артикул: FL01T644202;
  • Тип: перепускной клапан с пилотным управлением;
  • Условный проход: Ду200;
  • Номинальное давление: Ру16;
  • Максимальное рабочее давление: 16 бар;
  • Диапазон настройки входного давления: 2,5–16,0 бар;
  • Пропускная способность Kvs: 800 м³/ч;
  • Строительная длина: 494 мм;
  • Масса брутто: 95 кг;
  • Присоединение: фланцевое, фланец/фланец;
  • Максимальная температура среды: +80 °C.

Материалы и рабочая среда
Корпус изготовлен из высокопрочного чугуна GGG40. Седловое уплотнение выполнено из армированного натурального каучука. Клапан предназначен для воды и жидкостей, неагрессивных к материалам его конструкции; допустимый температурный диапазон рабочей среды составляет от −10 до +80 °C.

Область применения
Клапан применяется в трубопроводных системах, где требуется ограничение и стабилизация входного давления: в сетях питьевого и технического водоснабжения, контурах подачи и распределения воды, системах орошения, водоподготовки и технологических установках с неагрессивными жидкими средами.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Максимальное рабочее давление, бар
16
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
80
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Артикул
FL01T644202
Пропускная способность, м³
800 м³/ч;
Объём одной штуки, м³
0.1512
Разница давлений срабатывания PN, бар
2,5-16,0 бар
Вес (кг)
125
Длина (мм)
600
Ширина (мм)
450
Высота (мм)
560
