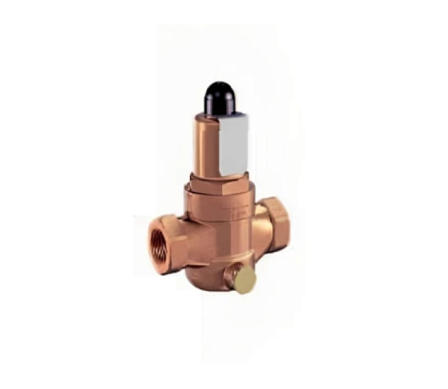

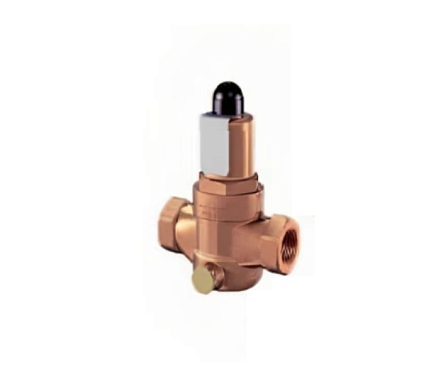

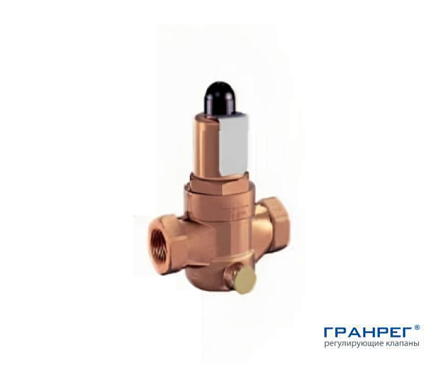

Клапан редукционный ГРАНРЕГ, КАТ47, Ду20, Kvs 3,5, Ру40, Рвых 1-8 бар, Tmax 120°C, бронза, муфт., DE06A574834
- Описание
- Характеристики
- Документация Аналогичные товары
Данная аппаратная единица представляет собой автоматический клапан понижения давления прямого действия, реализующий гидравлическую или пневматическую схему регулирования «после себя». В реестрах трубопроводной арматуры и проектных спецификациях этот тип оборудования классифицируется под следующими терминами: муфтовый редуктор давления, бронзовый регулятор перепада, редукционный вентиль прямого действия, клапан стабилизации напора.
Устройство предназначено для автономного снижения давления транспортируемого потока на входе и постоянного поддержания заданного значения на выходном участке трубопровода. Процесс позиционирования дросселирующего узла осуществляется исключительно за счет кинетической и потенциальной энергии самой рабочей среды. Оборудование интегрируется в инженерные сети холодного и горячего водоснабжения (ХВС, ГВС), контуры циркуляции теплоносителя, компрессорные установки, линии подачи сжатого воздуха и технологические системы, работающие с неагрессивными жидкостями и газами. Предельное значение температуры в +120 °C делает арматуру совместимой с большинством коммунальных и промышленных водных магистралей, за исключением паропроводов.
Таблица паспортных параметров и рабочих значений
Номинальный диаметр прохода (Ду / DN): 20 мм (соответствует трубной резьбе 3/4")
Максимальное рабочее давление (Ру / PN): 40 бар (4,0 МПа)
Расчетная пропускная способность (Kvs): 3,5 м³/ч
Диапазон настройки редуцирования (Рвых): 1,0 – 8,0 бар (0,1 – 0,8 МПа)
Максимально допустимая температура среды (Tmax): +120 °C
Материал корпусной части: Бронза
Формат присоединения: Муфтовое (внутренняя резьба)
Конструктивная база и гидравлические свойства
Корпус регулятора давления выполнен методом литья из бронзы. Использование данного сплава обусловлено его физико-химическими свойствами: бронза не подвержена обесцинкованию при постоянном контакте с водными средами и обладает высокой механической прочностью, достаточной для эксплуатации при внутрисистемном давлении до 40 кгс/см². Присоединительные патрубки оснащены внутренней трубной резьбой размером 3/4 дюйма.
Заявленный параметр Kvs, составляющий 3,5 м³/ч, является ключевой гидравлической характеристикой. Эта величина означает, что при максимально открытом сечении дросселя и перепаде давления между входным и выходным патрубками ровно в 1 бар, клапан способен пропустить через себя 3,5 кубических метра воды в час.
Динамика редуцирования (принцип работы)
Функционирование редукционного вентиля базируется на непрерывном противоборстве двух силовых векторов внутри рабочего механизма. Импульс давления среды из выходного патрубка (зона после клапана) передается на чувствительный элемент устройства (мембрану или поршень). Эта сила стремится переместить шток в положение закрытия седла. Вектор гидростатического давления уравновешивается механическим усилием настроечной пружины, которая стремится открыть проходное сечение.
Когда давление на контролируемом участке трубопровода превышает заданную уставку (в пределах от 1 до 8 бар), сила рабочей среды становится больше усилия пружины. Чувствительный элемент сжимает пружину, шток опускается, и дросселирующее сечение сужается, что приводит к локальному падению давления. Как только давление снижается, пружина распрямляется, приподнимая затвор и увеличивая расход для выравнивания параметров.
Требования к интеграции в трубопроводную систему
Для обеспечения проектного ресурса и корректного функционирования редуктора, при монтаже соблюдаются следующие технические нормы:
Вектор потока: Монтаж арматуры в магистраль производится строго с соблюдением направления потока, которое указано отлитой стрелкой на бронзовом корпусе.
Защита от механических примесей: Перед входом в редукционный клапан в обязательном порядке монтируется сетчатый фильтр (грязевик). Это предотвращает попадание окалины, песка и ржавчины на уплотнительные поверхности седла и золотника, исключая их абразивный износ и потерю герметичности.
Измерительный контур: Для контроля процесса редуцирования схема обвязки должна предусматривать наличие манометров на участках трубопровода до и после регулятора.
Процедура настройки: Установка целевого давления (Рвых 1-8 бар) производится при наличии расхода среды путем изменения сжатия регулировочной пружины с помощью специального винта.
