Главная \ Запорно - регулирующая арматура \ Регулирующая арматура \ Регуляторы давления воды \ Клапан редукционный ГРАНРЕГ, КАТ47, Ду15, Kvs 3, Ру40, Рвых 1-8 бар, Tmax 120°C, бронза, муфт., DE06A574828

-30%

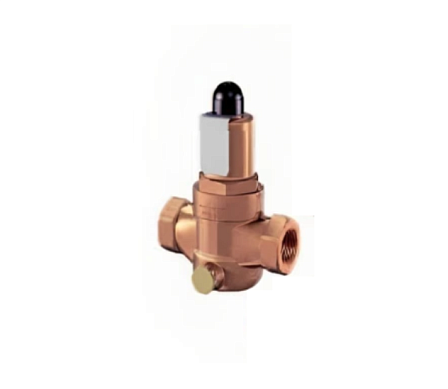

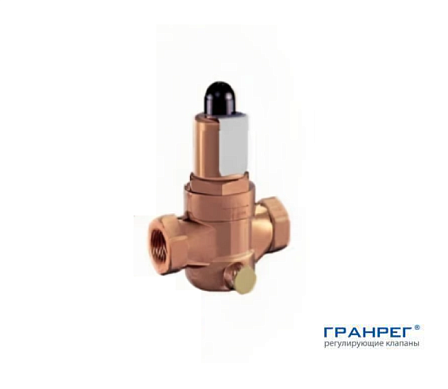

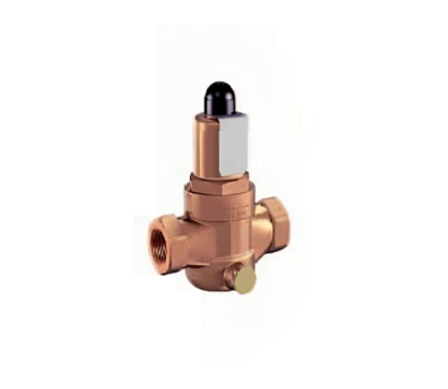

Клапан редукционный ГРАНРЕГ, КАТ47, Ду15, Kvs 3, Ру40, Рвых 1-8 бар, Tmax 120°C, бронза, муфт., DE06A574828

АРТ: DE06A574828

-30%

Клапан редукционный ГРАНРЕГ, КАТ47, Ду15, Kvs 3, Ру40, Рвых 1-8 бар, Tmax 120°C, бронза, муфт., DE06A574828

АРТ: DE06A574828

Краткие характеристики

Все характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Пароконденсатные системы

До/после перепада давления

После себя

-30%

36 961.29 ₽

25 872.90 ₽

Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.

В корзину В сравнение

В наличии 6 шт

Описание
Характеристики
Документация

Аналогичные товары

Описание

Клапан редукционный ГРАНРЕГ, КАТ47, Ду15, Kvs 3, Ру40, Рвых 1-8 бар, Tmax 120°C, бронза, муфт., артикул DE06A574828

Представленная номенклатурная единица является регулятором давления прямого действия, реализующим функцию поддержания параметров рабочей среды по схеме «после себя». В инженерной терминологии и проектной документации данный тип арматуры идентифицируется через следующие синонимы: редуктор давления муфтовый, бронзовый клапан понижения давления, редукционный вентиль для воды и газов, автоматический регулятор перепада.
Оборудование предназначено для снижения входного давления и стабилизации гидравлических или пневматических характеристик потока на выходе, независимо от колебаний расхода или скачков давления в первичном контуре. Устройство работает автономно, используя гидродинамическую энергию транспортируемого вещества. Основные области применения охватывают системы холодного и горячего водоснабжения (ХВС, ГВС), насосные станции, пневматические магистрали (сжатый воздух), а также технологические трубопроводы, по которым перемещаются нейтральные жидкости и газы. Температурный лимит в +120 °C делает клапан оптимальным решением для жидких сред, исключая высокотемпературный пар.

Рабочие параметры и технические характеристики
Номинальный диаметр (Ду / DN): 15 мм (эквивалент 1/2")
Максимальное условное давление (Ру / PN): 40 бар (4,0 МПа)
Коэффициент пропускной способности (Kvs): 3,0 м³/ч
Интервал настройки выходного давления (Рвых): 1,0 – 8,0 бар (0,1 – 0,8 МПа)
Предельная рабочая температура (Tmax): +120 °C
Материал изготовления корпуса: Бронза
Тип присоединения к магистрали: Муфтовое (внутренняя трубная резьба)

Конструкция, материальное исполнение и пропускная способность
Корпусная деталь редукционного клапана отлита из бронзового сплава. Применение бронзы обеспечивает высокую коррозионную стойкость арматуры при контакте с водой, предотвращает процесс вымывания цинка (характерный для латуней) и гарантирует механическую целостность при высоких статических нагрузках (PN до 40 кгс/см²). Муфтовый тип присоединения (резьба 1/2 дюйма) обусловлен малым условным диаметром и ориентирован на интеграцию в распределительные гребенки, стояки и узлы ввода небольшого сечения. Величина Kvs 3 м³/ч отражает гидравлическую характеристику клапана: при полностью открытом затворе и перепаде давления на устройстве в 1 бар, через него проходит 3 кубических метра рабочей среды за один час.

Механика дросселирования и принцип действия
Узел функционирует на основе баланса сил, воздействующих на внутренний чувствительный элемент. Поток транспортируемой среды, проходя через дросселирующее сечение (золотник и седло), попадает в выходной патрубок. Оттуда фактическое давление воздействует на чувствительный механизм регулятора, создавая усилие, направленное на закрытие проходного сечения. Этому гидростатическому воздействию противостоит механическая сила сжатия настроечной пружины, вектор которой направлен на открытие.
В случае превышения выходного давления над установленной уставкой (из диапазона 1-8 бар), усилие среды преодолевает сопротивление пружинного блока. Чувствительный элемент смещается, прикрывая золотник и уменьшая проходное сечение — давление падает. При снижении давления в контуре за клапаном, пружина разжимается, увеличивая зазор между золотником и седлом, что приводит к возрастанию расхода и восстановлению заданного давления.

Регламент монтажных и пусконаладочных работ
Соблюдение инсталляционных нормативов критично для корректной работы арматуры:
Пространственное положение: Редуктор допускается к монтажу в соответствии с направлением стрелки на бронзовом корпусе.
Предварительная фильтрация: Для предотвращения абразивного износа внутренних компонентов и заклинивания механизма, перед редукционным узлом обязательна врезка сетчатого фильтра грубой очистки (грязевика).
Контрольно-измерительные приборы: Схема обвязки должна включать манометры на подводящем и отводящем трубопроводах (до и после клапана) для визуального мониторинга параметров.
Настройка: Калибровка требуемого давления (Рвых 1,0-8,0 бар) осуществляется путем вращения регулировочного винта или гайки, изменяющего степень деформации задающей пружины, при активном расходе среды.

Характеристики

Страна производства

РОССИЯ

Класс товара

Промышленные

Область применения

Водоснабжение / Газоснабжение / Пароконденсатные системы

До/после перепада давления

После себя

Пилотное управление

Нет

Диапазон настройки ОТ...ДО, Бар
