Главная \ Запорно - регулирующая арматура \ Предохранительная арматура \ Вантузы \ Клапан воздушный кинетический ГРАНРЕГ, КАТ70, Ду200, Ру16, Tmax 80°C, чугун GGG50, фл., FM01F539371
-30%

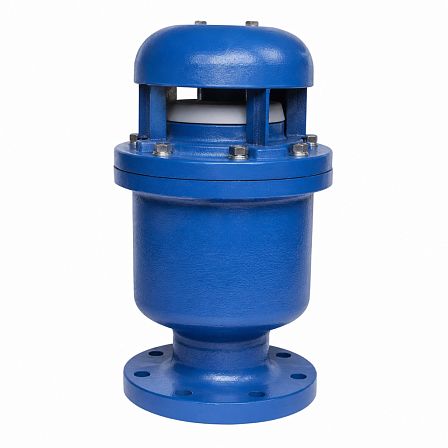

Клапан воздушный кинетический ГРАНРЕГ, КАТ70, Ду200, Ру16, Tmax 80°C, чугун GGG50, фл., FM01F539371
АРТ: FM01F539371
-30%

Клапан воздушный кинетический ГРАНРЕГ, КАТ70, Ду200, Ру16, Tmax 80°C, чугун GGG50, фл., FM01F539371

АРТ: FM01F539371
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Материал
Чугунные
ГРАНРЕГ ГРАНРЕГ Бренд ГРАНРЕГ
-30%
227 187.50 ₽
159 031.25 ₽
Желаемое количество больше, чем есть в наличии. Сроки доставки заказа изменятся.
В корзину В корзину
Описание

Клапан воздушный кинетический ГРАНРЕГ КАТ70-01-02-03-200-16-Ф, артикул FM01F539371, предназначен для удаления больших объёмов воздуха при заполнении трубопровода и впуска воздуха при его опорожнении. Исполнение: DN 200, PN 16, фланцевое присоединение, корпус из высокопрочного чугуна GGG50, рабочая температура среды от 0 до +80 °C.

Назначение и принцип действия

Клапан относится к пусковым кинетическим воздухоотводчикам. При заполнении системы он отводит воздух с высокой скоростью, а при опорожнении впускает воздух в трубопровод. Это поддерживает давление, близкое к атмосферному, и снижает риск возникновения вакуума, схлопывания и кавитационных повреждений труб.

Работа клапана

При отсутствии жидкости поплавок находится в нижнем положении, поэтому воздушный канал открыт. По мере заполнения корпуса рабочей средой поплавок поднимается и закрывает выпускной канал. В рабочем режиме клапан удерживается закрытым давлением в системе; при снижении давления во время дренажа открывается для подачи воздуха.

Основные технические характеристики

  • Серия: ГРАНРЕГ КАТ70.
  • Артикул: FM01F539371.
  • Номинальный диаметр: DN 200.
  • Номинальное давление: PN 16, рабочее давление — до 16 бар.
  • Рабочая температура среды: от 0 до +80 °C.
  • Тип действия: автоматический, пусковой, кинетический.
  • Присоединение: фланцевое; выход воздуха — в атмосферу.
  • Пропускная способность серии: до 30 000 Нм³/ч.
  • Масса: 80 кг.

Материалы конструкции

Корпус, крышка, фиксирующая пластина и вентиляционная крышка изготовлены из высокопрочного чугуна GGG50. Поплавок выполнен из нержавеющей стали, пружина — из пружинной стали. В конструкции применяются уплотнения NBR и EPDM; часть крепёжных элементов изготовлена из нержавеющей и углеродистой стали.

Габаритные размеры DN 200

  • Монтажная длина L: 590 мм.
  • Размер A: 340 мм.
  • Размер B: 295 мм.
  • Размер C: 20 мм.
  • Размер D: 3 мм.
  • Размер E: 266 мм.
  • Количество отверстий во фланце n: 12.

Область применения

Клапан применяется на трубопроводах жидкостных систем, в том числе в сетях водоснабжения, насосных станциях и инженерных трубопроводах. Основная функция изделия — удаление воздуха при заполнении и подача воздуха при сливе рабочей среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
16
Максимальная рабочая температура t max, °C
80
Присоединение
Фланцы
Количество в упаковке
1шт
Гарантия
1 год
Артикул
FM01F539371
Длина (отрезок, бухта), м
590
Объём одной штуки, м³
0.06705
Вес (кг)
55
Длина (мм)
340
Ширина (мм)
340
Высота (мм)
580
