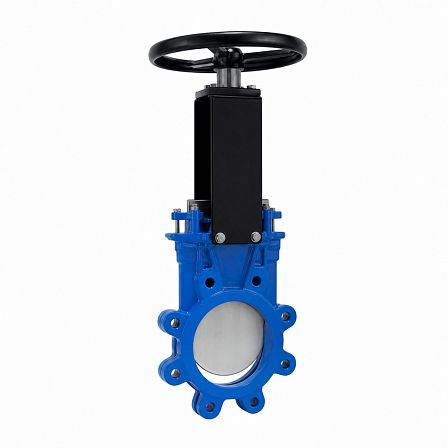

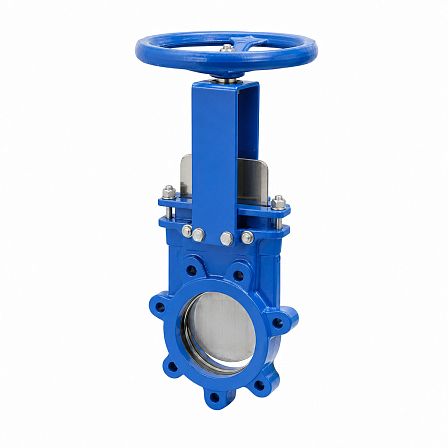

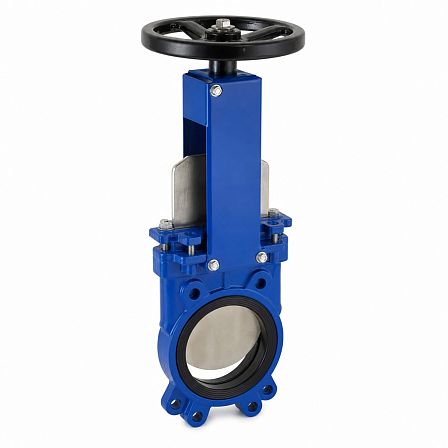

Затвор шиберный ГРАНОКС, EB, Ду 80, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, невыдвижной шток, штурвал, BB01B77974
АРТ: BB01B77974

Затвор шиберный ГРАНОКС, EB, Ду 80, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, невыдвижной шток, штурвал, BB01B77974

АРТ: BB01B77974
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Затвор шиберный ГРАНОКС EB, артикул BB01B77974, предназначен для перекрытия потока в трубопроводах с условным проходом Ду 80. Номинальное давление — Ру 10, максимальное рабочее давление — 10 бар. Исполнение: корпус из серого чугуна GG25, нож из нержавеющей стали AISI 304, седловое уплотнение EPDM, невыдвижной шток и ручное управление штурвалом.

Конструкция и назначение

Шиберный затвор серии EB относится к ножевой запорной арматуре двустороннего действия. Запорный орган выполнен в виде плоского ножа, перемещающегося перпендикулярно потоку рабочей среды. Конструкция применяется для полного открытия или перекрытия трубопровода.

Основные технические параметры

  • Серия: EB;
  • Артикул: BB01B77974;
  • Условный проход: Ду 80;
  • Номинальное давление: Ру 10;
  • Рабочее давление: до 10 бар;
  • Направление потока: двустороннее;
  • Управление: ручное, штурвалом;
  • Тип штока: невыдвижной.

Материалы основных элементов

  • Корпус: серый чугун GG25;
  • Нож: нержавеющая сталь AISI 304;
  • Седловое уплотнение: EPDM;
  • Уплотнение по корпусу: плетёное волокно с PTFE.

Рабочие среды

Затвор может использоваться на линиях воды, сточных и фекальных вод, нейтральных жидкостей, абразивных жидких сред, сыпучих материалов и пищевых сред. Конструкция седла и корпуса рассчитана на снижение вероятности накопления твёрдых включений в проходном сечении.

Условия применения

Исполнение EB применяется в системах водоотведения и канализации, на очистных сооружениях, а также в технологических трубопроводах пищевой, химической и энергетической промышленности. Рабочее давление для исполнения Ду 80 составляет 10 бар.

Габариты при поставке

Габаритные размеры изделия в упаковке: 225 × 145 × 455 мм. Указанные размеры относятся к транспортной упаковке.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
80 (3)
Давление, бар
10
Максимальная рабочая температура t max, °C
85
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB01B77974
Объём одной штуки, м³
0.00406
Тип шпинделя
Невыдвижной
Вес (кг)
12
Длина (мм)
51
Ширина (мм)
160
Высота (мм)
497
