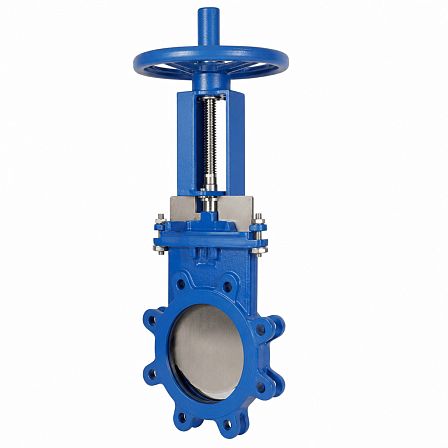

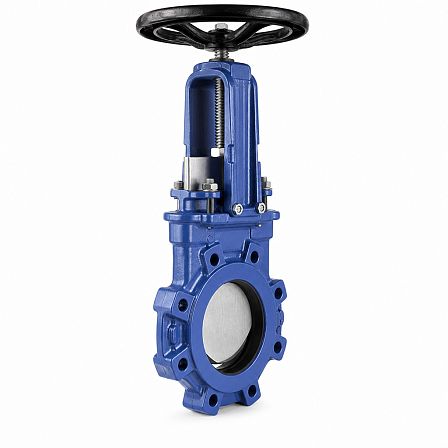

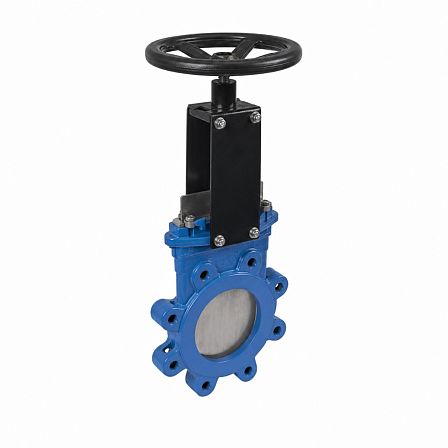

Затвор шиберный ГРАНОКС, EB, Ду 100, Ру 10/16, Рраб 16 бар, корпус GGG40, нож AISI 304, EPDM, выдвижной шток, штурвал, BB01I539419
АРТ: BB01I539419

Затвор шиберный ГРАНОКС, EB, Ду 100, Ру 10/16, Рраб 16 бар, корпус GGG40, нож AISI 304, EPDM, выдвижной шток, штурвал, BB01I539419

АРТ: BB01I539419
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Шиберный затвор ГРАНОКС серии EB, артикул BB01I539419, предназначен для перекрытия потока в трубопроводах DN100. Исполнение: Ру10/16, рабочее давление до 16 бар, корпус из высокопрочного чугуна GGG40, нож из нержавеющей стали AISI 304, седловое уплотнение EPDM, ручное управление штурвалом и выдвижной шток.

Назначение и конструкция

Затвор относится к двусторонним ножевым шиберным затворам серии EB. Конструкция предусматривает перемещение ножа перпендикулярно направлению потока для открытия или перекрытия проходного сечения. Затвор применяется как запорная трубопроводная арматура.

Основные технические параметры
  • Номинальный диаметр: DN100.
  • Номинальное давление: PN10/16.
  • Рабочее давление: до 16 бар.
  • Тип: шиберный ножевой затвор серии EB.
  • Присоединение: межфланцевое.
  • Направление работы: двустороннее.
Материалы основных элементов

Корпус изготовлен из высокопрочного чугуна GGG40. Запорный нож выполнен из нержавеющей стали AISI 304. Седловое уплотнение изготовлено из EPDM. Сочетание указанных материалов определяет исполнение затвора для рабочих сред, совместимых с чугуном, нержавеющей сталью AISI 304 и этилен-пропиленовым каучуком EPDM.

Управление

Управление осуществляется ручным штурвалом. Затвор оснащен выдвижным штоком: при перемещении ножа положение штока изменяется вне корпуса, что позволяет визуально контролировать состояние запорного органа.

Комплектация и идентификация
  • Серия: ГРАНОКС EB.
  • Исполнение уплотнения: EPDM.
  • Тип штока: выдвижной.
  • Тип привода: ручной штурвал.
  • Артикул: BB01I539419.
Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
10/16
Максимальная рабочая температура t max, °C
80
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB01I539419
Объём одной штуки, м³
0.00522
Тип шпинделя
Выдвижной
Вес (кг)
14
Длина (мм)
52
Ширина (мм)
180
Высота (мм)
558
