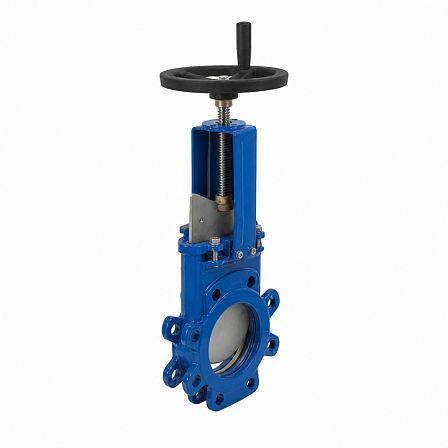

Затвор шиберный ГРАНОКС, EB, Ду 125, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, выдвижной шток, ISO-фланец, BB01B83592
АРТ: BB01B83592

Затвор шиберный ГРАНОКС, EB, Ду 125, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, выдвижной шток, ISO-фланец, BB01B83592

АРТ: BB01B83592
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Затвор шиберный ГРАНОКС серии EB, артикул BB01B83592, предназначен для перекрытия потока в трубопроводе DN 125. Исполнение: PN 10, рабочее давление до 10 бар, межфланцевое присоединение, корпус из серого чугуна GG25, нож из нержавеющей стали AISI 304, уплотнение EPDM, выдвижной шток и ISO-фланец для установки привода.

Назначение и принцип работы

Шиберный затвор серии EB относится к ножевой трубопроводной арматуре двустороннего действия. Запирание потока выполняется перемещением ножа в проходном сечении корпуса. Конструкция рассчитана на герметичное перекрытие рабочей среды при подаче давления с любой стороны.

Основные технические характеристики
  • Серия: ГРАНОКС EB.
  • Артикул: BB01B83592.
  • Номинальный диаметр: DN 125.
  • Номинальное давление: PN 10.
  • Рабочее давление: до 10 бар.
  • Тип присоединения: межфланцевый.
  • Направление работы: двустороннее.
Материалы основных деталей
  • Корпус: серый чугун GG25.
  • Нож: нержавеющая сталь AISI 304.
  • Седловое уплотнение: EPDM.
Исполнение штока и управление

Затвор выполнен с выдвижным штоком: при открытии и закрытии положение штока изменяется по высоте. На бугеле предусмотрен ISO-фланец для присоединения привода. Исполнение подходит для комплектации электроприводом, пневмоприводом или другим приводным устройством с совместимым монтажным интерфейсом.

Монтаж

Арматура устанавливается между ответными фланцами трубопровода. При подборе крепежа необходимо учитывать толщину ответных фланцев, прокладок и межфланцевую строительную длину затвора.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
Тип управления
Голый шток
Уплотнение седла
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
125 (5)
Давление, бар
10
Максимальная рабочая температура t max, °C
120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Синие
Артикул
BB01B83592
Объём одной штуки, м³
0.00635
Тип шпинделя
Выдвижной
Вес (кг)
17
Длина (мм)
56
Ширина (мм)
210
Высота (мм)
540
