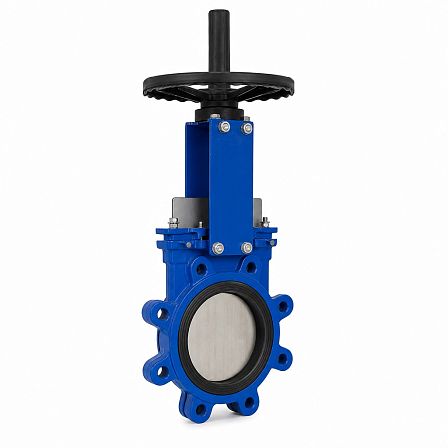

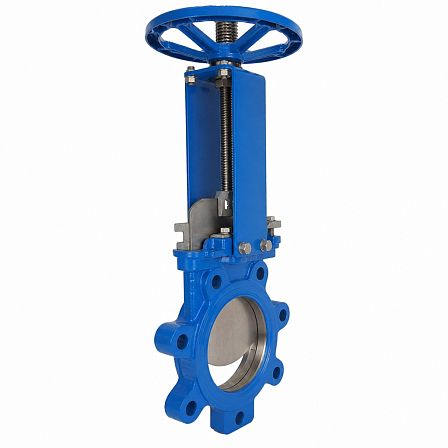

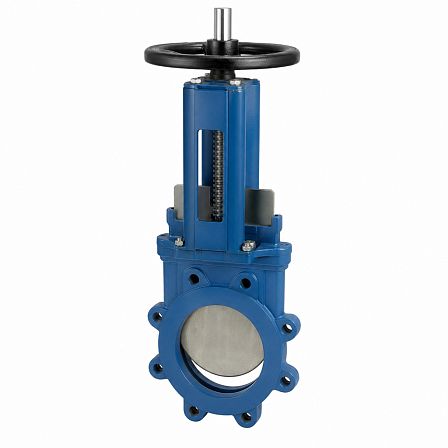

Затвор шиберный ГРАНОКС, EB, Ду 200, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, Nitrile, выдв. шток, ISO-фланец, BB01A425821
АРТ: BB01A425821

Затвор шиберный ГРАНОКС, EB, Ду 200, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, Nitrile, выдв. шток, ISO-фланец, BB01A425821

АРТ: BB01A425821
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Затвор шиберный ГРАНОКС серии EB, артикул BB01A425821, предназначен для перекрытия потока в трубопроводе. Исполнение: Ду 200, Ру 10, рабочее давление до 10 бар, межфланцевое присоединение, корпус из чугуна GG25, нож из нержавеющей стали AISI 304, уплотнение Nitrile (NBR), выдвижной шток и ISO-фланец.

Назначение и конструкция

Шиберный затвор серии EB относится к ножевым затворам двунаправленного действия. Запорный орган выполнен в виде перемещающегося ножа, который перекрывает проходное сечение трубопровода. Конструкция применяется как запорная арматура для трубопроводных систем с условным проходом 200 мм.

Основные технические параметры
  • Серия: ГРАНОКС EB.
  • Артикул: BB01A425821.
  • Номинальный диаметр: Ду 200.
  • Номинальное давление: Ру 10.
  • Рабочее давление: до 10 бар.
  • Тип присоединения: межфланцевый.
  • Исполнение штока: выдвижной.
Материалы деталей

Корпус затвора изготовлен из серого чугуна GG25. Нож изготовлен из нержавеющей стали AISI 304. Уплотнение выполнено из нитрильного каучука Nitrile (NBR). Такое исполнение определяет совместимость арматуры с рабочими средами с учетом химического состава, температуры и давления в конкретной системе.

Управление и монтаж

Выдвижной шток перемещается вверх при открытии затвора и вниз при закрытии. Конструкция предусматривает ISO-фланец для установки совместимого привода. Межфланцевое исполнение предназначено для монтажа между ответными фланцами трубопровода.

Особенности серии EB

Затворы ГРАНОКС EB выпускаются в диапазоне условных проходов от Ду 50 до Ду 600 при номинальном давлении Ру 10. Для данной модификации Ду 200 предусмотрены корпус GG25, нож AISI 304 и уплотнение Nitrile (NBR). Резюме: изделие представляет собой межфланцевый ножевой затвор Ду 200 для работы при давлении до 10 бар.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Водоснабжение
Тип управления
Голый шток
Уплотнение седла
NBR
Материал
Чугунные
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
10
Максимальная рабочая температура t max, °C
80
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Цвет
Синие
Артикул
BB01A425821
Объём одной штуки, м³
0.0131
Тип шпинделя
Выдвижной
Вес (кг)
38
Длина (мм)
60
Ширина (мм)
295
Высота (мм)
740
