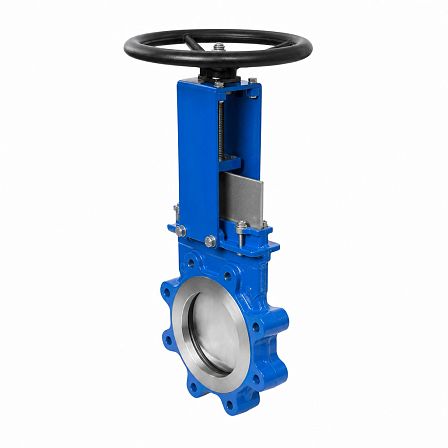

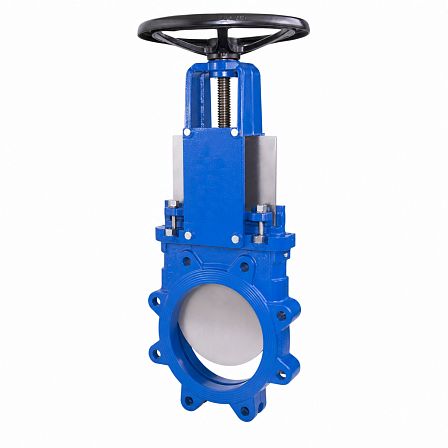

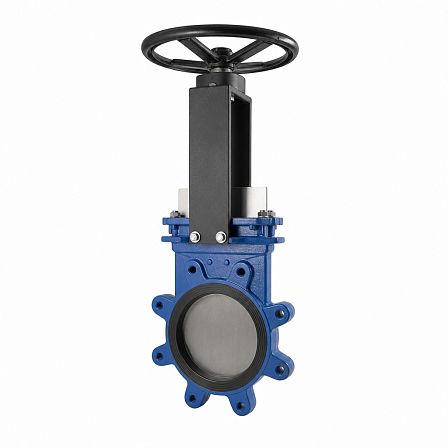

Затвор шиберный ГРАНОКС, EB, Ду 250, Ру 10, Рраб 10 бар, корпус GGG40, нож AISI 304, EPDM, невыдвижной шток, штурвал, BB01I539440
- Описание
- Характеристики
- Документация
Шиберный затвор ГРАНОКС серии EB, артикул BB01I539440, предназначен для перекрытия потока рабочей среды в трубопроводе. Исполнение: DN 250, PN 10, рабочее давление до 10 бар, межфланцевое присоединение, корпус из высокопрочного чугуна GGG40, нож из нержавеющей стали AISI 304, седловое уплотнение EPDM, невыдвижной шток и ручное управление штурвалом.
Назначение и принцип работы
Затвор серии EB относится к двусторонним ножевым шиберным затворам. Конструкция обеспечивает перекрытие потока в обоих направлениях и применяется для сред с твердыми включениями, включая сточные воды, суспензии, шламы, целлюлозу и другие технологические среды. Условный проход — DN 250.
Конструкция корпуса и присоединение
Корпус выполнен из чугуна GGG40 и имеет межфланцевое исполнение для установки между фланцами трубопровода. Полнопроходная конструкция без внутренних полостей снижает вероятность накопления твердых частиц в проточной части. Номинальное давление затвора составляет PN 10, максимальное рабочее давление для DN 250 — 1,0 МПа (10 бар).
Нож и уплотнение
Запорный нож изготовлен из нержавеющей стали AISI 304. Скошенная кромка ножа предназначена для рассечения включений при закрытии. Седловое уплотнение выполнено из EPDM; U-образная форма уплотнения обеспечивает контакт с ножом по периметру и герметизацию при движении среды в обоих направлениях. Для EPDM указана рабочая температура до +120 °C при применении на слабоагрессивных средах.
Управление
Затвор оснащен штурвалом с невыдвижным штоком. При открытии и закрытии высота штока не изменяется, что позволяет использовать арматуру при ограниченном пространстве над трубопроводом. В приводном узле предусмотрены упорные подшипники, снижающие усилие на штурвале.
Основные технические параметры
- Серия: EB;
- Тип: двусторонний шиберный ножевой затвор;
- Артикул: BB01I539440;
- Номинальный диаметр: DN 250;
- Номинальное давление: PN 10;
- Рабочее давление: до 10 бар;
- Материал корпуса: высокопрочный чугун GGG40;
- Материал ножа: нержавеющая сталь AISI 304;
- Материал седлового уплотнения: EPDM;
- Присоединение: межфланцевое;
- Управление: ручное, штурвал;
- Исполнение штока: невыдвижное.
Габаритные размеры
Для исполнения DN 250 с невыдвижным штоком: A — 70 мм, B — 330 мм, C — 140 мм, D — 275 мм, E — 355 мм, F — 105 мм, G — 350 мм, H — 1045 мм. Масса затвора — 62 кг.
