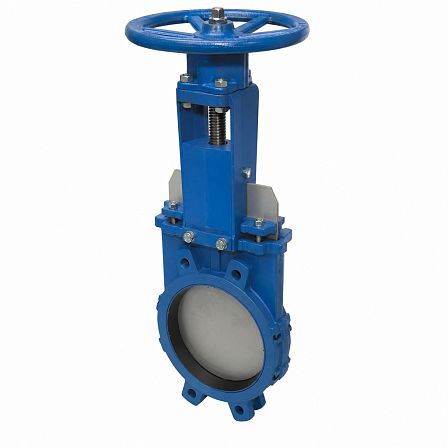

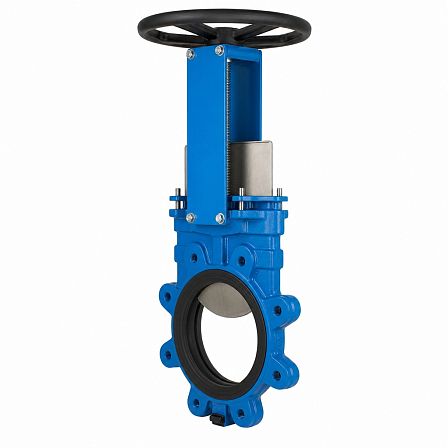

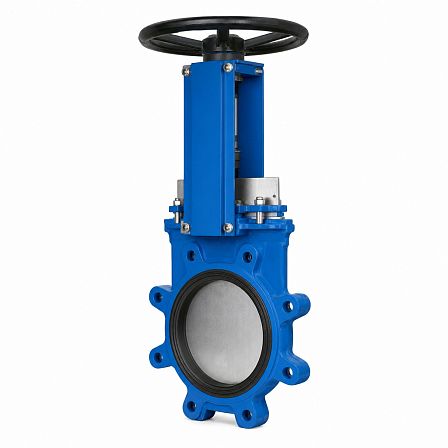

Затвор шиберный ГРАНОКС, EB, Ду 300, Ру 10, Рраб 10 бар, корпус GGG40, нож AISI 304, Nitrile, со скребком, штурвал, BB01I541107
АРТ: BB01I541107

Затвор шиберный ГРАНОКС, EB, Ду 300, Ру 10, Рраб 10 бар, корпус GGG40, нож AISI 304, Nitrile, со скребком, штурвал, BB01I541107

АРТ: BB01I541107
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
Описание

Шиберный затвор ГРАНОКС серии EB, артикул BB01I541107, предназначен для перекрытия потока в трубопроводе Ду 300 при рабочем давлении до 10 бар. Исполнение включает корпус из высокопрочного чугуна GGG40, нож из нержавеющей стали AISI 304, уплотнение Nitrile, скребок и ручное управление штурвалом.

Конструкция и исполнение

Затвор относится к ножевым шиберным затворам серии EB. Запорным элементом служит выдвижной нож из стали AISI 304, перемещаемый перпендикулярно направлению потока. Корпус изготовлен из высокопрочного чугуна GGG40. Исполнение укомплектовано скребком для очистки ножа при его перемещении.

Основные параметры

  • Серия: ГРАНОКС EB.
  • Артикул: BB01I541107.
  • Номинальный диаметр: Ду 300.
  • Номинальное давление: Ру 10.
  • Рабочее давление: до 10 бар.
  • Материал корпуса: чугун GGG40.
  • Материал ножа: нержавеющая сталь AISI 304.
  • Материал уплотнения: Nitrile.
  • Управление: ручное, штурвалом.
  • Дополнительная комплектация: скребок.

Принцип работы

Открытие и закрытие проходного сечения выполняется вращением штурвала. Штурвал передает усилие на шток, который перемещает нож в корпусе затвора. При закрытии нож перекрывает проходное сечение трубопровода; уплотнение Nitrile обеспечивает герметизацию в зоне седла.

Особенности серии EB

Шиберные затворы ГРАНОКС серий EB, VG и TL применяются как односторонние затворы. Конструкция корпуса и седлового уплотнения рассчитана на уменьшение накопления взвешенных твердых частиц в зоне перекрытия. Для серии EB предусмотрены исполнения с ручным, пневматическим или электрическим приводом; в данном исполнении установлен штурвал.

Назначение скребка

Скребок установлен для удаления отложений с поверхности ножа во время его хода. Это исполнение применяется в случаях, когда на ноже возможно налипание или осаждение частиц рабочей среды. Резюме: скребок является частью конструкции данного затвора и не заменяет требования к подбору арматуры по параметрам рабочей среды.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
NITRIL
Материал
Чугунные
Диаметр, (мм, дюйм)
300 (12)
Давление, бар
10
Максимальная рабочая температура t max, °C
90
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB01I541107
Объём одной штуки, м³
0.03713
Тип шпинделя
Выдвижной
Вес (кг)
72
Длина (мм)
78
Ширина (мм)
400
Высота (мм)
1190
