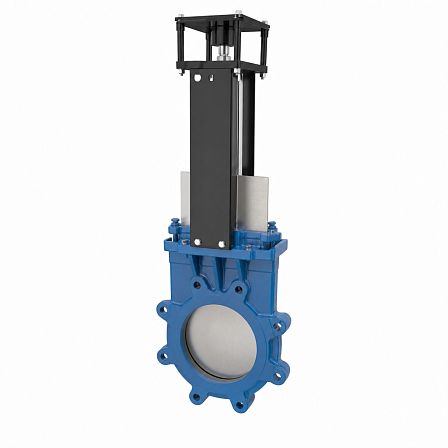

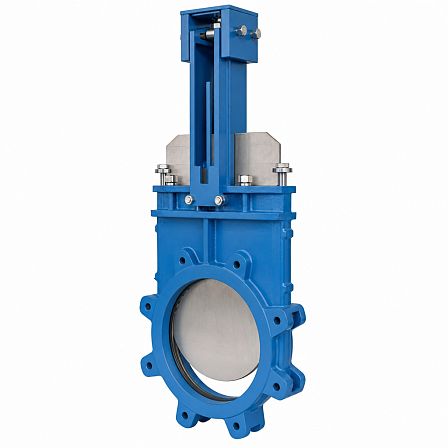

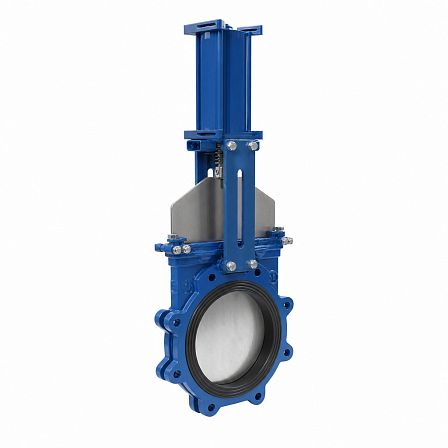

Затвор шиберный ГРАНОКС, EB, Ду 500, Ру 10, Рраб 4 бар, корпус GGG40, нож AISI 304, EPDM, под пневмопривод D/A, BB01I621690
- Описание
- Характеристики
- Документация
Затвор шиберный ГРАНОКС EB DN 500 предназначен для перекрытия потока в трубопроводах. Исполнение: межфланцевое, двунаправленное, с корпусом из чугуна GGG40, ножом из нержавеющей стали AISI 304, уплотнением EPDM и пневмоприводом двойного действия D/A. Номинальное давление — Ру 10, рабочее давление для DN 500 — до 4 бар.
Конструкция и принцип работы
Шиберный затвор серии EB относится к ножевым затворам двунаправленного типа. Запорным элементом служит плоский нож, который перемещается перпендикулярно потоку и перекрывает проходное сечение. Конструкция рассчитана на герметичное перекрытие потока в прямом и обратном направлениях.
Основные параметры
- Серия: ГРАНОКС EB.
- Номинальный диаметр: DN 500.
- Номинальное давление присоединения: PN 10.
- Рабочее давление при DN 500: до 0,4 МПа (4 бар).
- Присоединение: межфланцевое.
- Направление потока: двунаправленное.
- Артикул: BB01I621690.
Материалы основных деталей
- Корпус: высокопрочный чугун GGG40.
- Нож: нержавеющая сталь AISI 304.
- Уплотнение седла: EPDM.
Пневматическое управление
Затвор выполнен под пневматический привод двойного действия D/A. Открытие и закрытие ножа выполняется подачей сжатого воздуха в соответствующую полость пневмоцилиндра. Для затворов DN 250 и более применяется пневмоцилиндр стального исполнения. Рабочее давление управляющего воздуха составляет 0,4–0,7 МПа.
Уплотнение EPDM
Эластомерное уплотнение EPDM обеспечивает герметизацию ножа в закрытом положении. Исполнение с EPDM применяется в затворах серии EB как вариант мягкого седлового уплотнения.
Габаритные данные
Для исполнения DN 500 с пневмоприводом ориентировочная монтажная высота составляет 1960 мм, масса — около 347 кг. Размеры следует учитывать при проектировании трубопровода, подборе опор и обеспечении пространства для обслуживания привода.
Области применения
Затворы ГРАНОКС EB применяются в системах водоподготовки, водоотведения, канализации, химической, горнодобывающей, металлургической, пищевой, целлюлозно-бумажной промышленности и других трубопроводных системах. Подбор среды должен выполняться с учетом совместимости EPDM с рабочей средой и рабочих параметров трубопровода.
