Затвор шиберный ГРАНОКС, EB, Ду 600, Ру 10, Рраб 4 бар, корпус GGG40, нож AISI 304, EPDM, под пневмопривод D/A, BB01I580003
АРТ: BB01I580003

Затвор шиберный ГРАНОКС, EB, Ду 600, Ру 10, Рраб 4 бар, корпус GGG40, нож AISI 304, EPDM, под пневмопривод D/A, BB01I580003

АРТ: BB01I580003
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
  • Описание
  • Характеристики
  • Документация
Описание

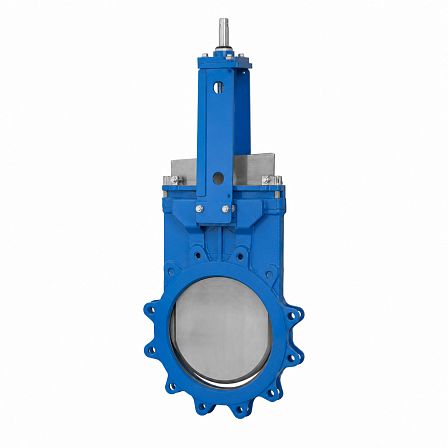

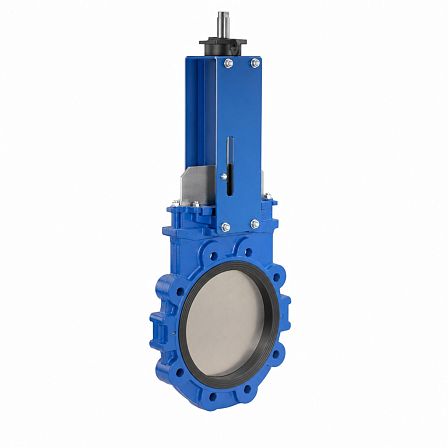

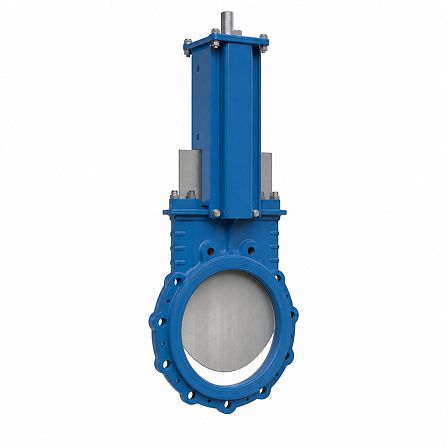

Шиберный затвор ГРАНОКС EB BB01I580003 предназначен для перекрытия потока в трубопроводах DN 600. Исполнение: PN 10, рабочее давление до 4 бар, межфланцевое присоединение, корпус из высокопрочного чугуна GGG40, нож из стали AISI 304, седловое уплотнение EPDM. Затвор выполнен под пневмопривод двойного действия D/A и оснащён скребком.

Конструкция и принцип работы

ГРАНОКС EB — двусторонний ножевой шиберный затвор с плоским ножом, перемещающимся в вертикальном направлении. Конструкция рассчитана на перекрытие потока при подаче рабочей среды в любом направлении.

Основные технические характеристики

  • Артикул: BB01I580003;
  • Серия: ГРАНОКС EB;
  • Тип: шиберный (ножевой) затвор;
  • Номинальный диаметр: DN 600;
  • Номинальное давление: PN 10;
  • Максимальное рабочее давление: 4 бар;
  • Присоединение: межфланцевое;
  • Направление потока: двустороннее;
  • Исполнение управления: под пневмопривод двойного действия D/A;
  • Дополнительный элемент: скребок.

Материалы основных деталей

  • Корпус: высокопрочный чугун GGG40;
  • Нож: коррозионностойкая сталь AISI 304;
  • Седловое уплотнение: EPDM;
  • Уплотнение корпуса: PTFE.

Уплотнение и проходное сечение

Затвор оборудован U-образным эластомерным седловым уплотнением, обеспечивающим герметизацию по периметру ножа. Для диаметра DN 600 применяется многокомпонентное уплотнение корпуса с элементами из PTFE и EPDM. Свободное от полостей проходное сечение снижает риск накопления твёрдых частиц в корпусе.

Назначение

Затвор применяется на трубопроводах со сточными водами, канализационными стоками, волокнистыми и механическими включениями, целлюлозой, шламами, сиропами и другими технологическими средами. Исполнение D/A предназначено для автоматизации управления с использованием пневматического привода двойного действия.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
Тип управления
Пневмопривод
Уплотнение седла
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
600 (24)
Давление, бар
4
Максимальная рабочая температура t max, °C
80
Присоединение
Межфланцевые
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB01I580003
Объём одной штуки, м³
0.19836
Вес (кг)
330
Длина (мм)
114
Ширина (мм)
725
Высота (мм)
2400
