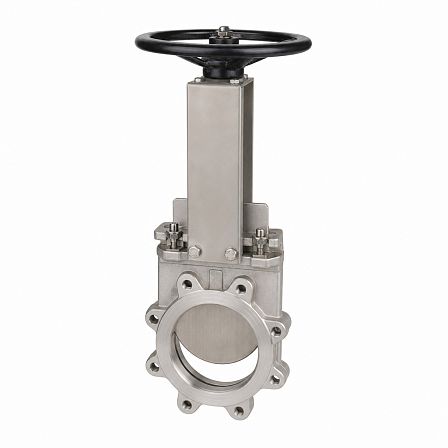

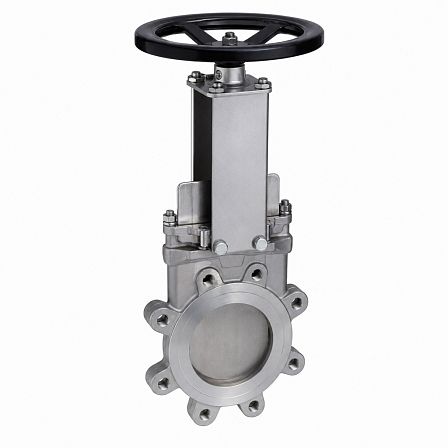

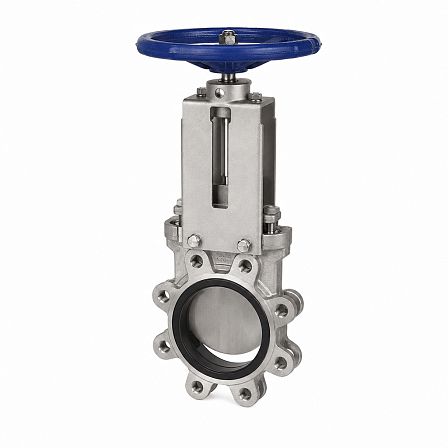

Затвор шиберный ГРАНОКС, EK, DN 200, PN 10, Рраб 10 бар, корпус CF8M, нож AISI 316, EPDM, невыдвижной шток, штурвал, BB02M454610
АРТ: BB02M454610

Затвор шиберный ГРАНОКС, EK, DN 200, PN 10, Рраб 10 бар, корпус CF8M, нож AISI 316, EPDM, невыдвижной шток, штурвал, BB02M454610

АРТ: BB02M454610
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
  • Описание
  • Характеристики
  • Документация
Описание

Затвор шиберный ГРАНОКС серии EK, артикул BB02M454610, предназначен для перекрытия потока рабочей среды в трубопроводе DN 200. Исполнение рассчитано на номинальное и рабочее давление до 10 бар; корпус изготовлен из стали CF8M, нож — из AISI 316, седловое уплотнение — EPDM. Управление выполняется штурвалом через невыдвижной шток.

Конструкция и назначение

Шиберный затвор относится к запорной трубопроводной арматуре с подвижным ножом. Перекрытие проходного сечения выполняется перемещением ножа перпендикулярно направлению потока. Серия EK применяется в межфланцевых трубопроводных системах.

Основные параметры

  • Серия: EK.
  • Артикул: BB02M454610.
  • Номинальный диаметр: DN 200.
  • Номинальное давление: PN 10.
  • Рабочее давление: до 10 бар.
  • Тип арматуры: шиберный ножевой затвор.
  • Управление: ручное, штурвалом.
  • Тип штока: невыдвижной.

Материалы основных деталей

  • Корпус: коррозионностойкая литая сталь CF8M.
  • Нож: нержавеющая сталь AISI 316.
  • Седловое уплотнение: EPDM.

Управление

Ручное управление выполнено штурвалом. Невыдвижной шток сохраняет постоянную высоту узла управления при открытии и закрытии затвора, так как шток не перемещается вверх относительно корпуса.

Уплотнение

Седло из EPDM обеспечивает герметизацию в зоне контакта ножа и корпуса. Материал уплотнения следует применять с учетом совместимости с рабочей средой, температуры и фактического давления в трубопроводе.

Область применения

Затвор DN 200 PN 10 предназначен для установки на трубопроводах с соответствующим условным проходом и давлением. Исполнение с корпусом CF8M и ножом AISI 316 применяется в системах, где требуется коррозионностойкое исполнение запорной арматуры.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
Тип управления
Руль (штурвал, маховик)
Уплотнение седла
EPDM
Материал
Нержавеющие
Диаметр, (мм, дюйм)
200 (8)
Давление, бар
10
Максимальная рабочая температура t max, °C
120
Присоединение
Межфланцевые
Количество в упаковке
1шт
Артикул
BB02M454610
Объём одной штуки, м³
0.01455
Тип шпинделя
Невыдвижной
Вес (кг)
35
Длина (мм)
60
Ширина (мм)
295
Высота (мм)
822
