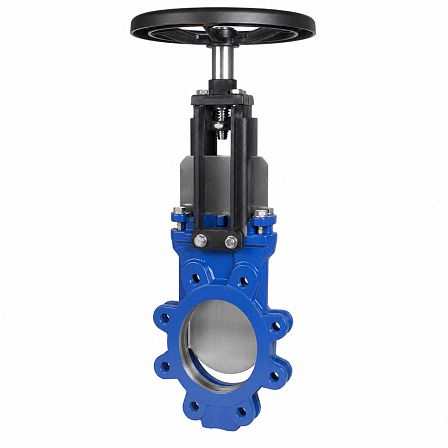

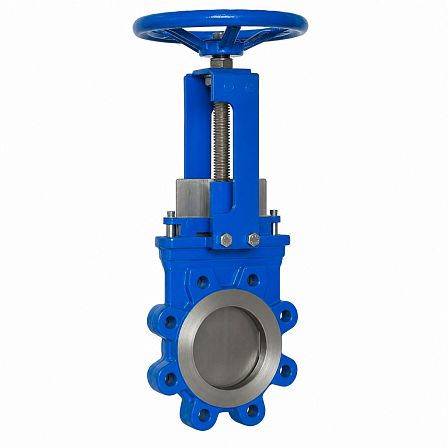

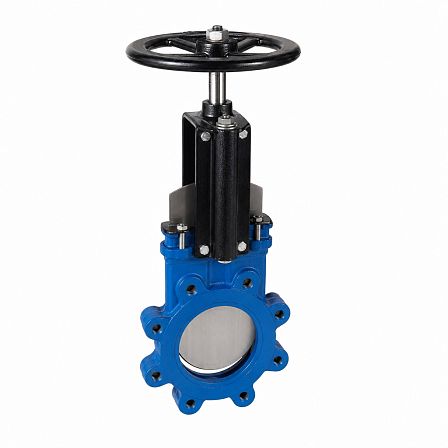

Затвор шиберный ГРАНОКС, EX, Ду 80, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, METAL, выдвижной шток, штурвал, BB01A77589
- Описание
- Характеристики
- Документация Аналогичные товары
Шиберный затвор ГРАНОКС серии EX, артикул BB01A77589, предназначен для перекрытия потока в трубопроводе DN 80. Исполнение: PN 10, рабочее давление до 10 бар, корпус из серого чугуна GG25, нож из нержавеющей стали AISI 304, металлическое седло METAL, ручное управление штурвалом и выдвижной шток.
Конструкция и тип затвора
Затвор относится к односторонним ножевым шиберным затворам межфланцевого типа. Запирающий элемент выполнен в виде перемещающегося ножа, который перекрывает проходное сечение трубопровода. Конструкция рассчитана на установку между ответными фланцами.
Присоединительные и рабочие параметры
- Номинальный диаметр: DN 80.
- Номинальное давление: PN 10.
- Максимальное рабочее давление: 10 бар.
- Присоединение к трубопроводу: межфланцевое.
- Направление работы: одностороннее.
Материалы основных элементов
Корпус изготовлен из серого чугуна GG25. Нож выполнен из нержавеющей стали AISI 304. Уплотнение седла — металлическое, исполнение METAL; герметизация обеспечивается контактом металлических поверхностей ножа и седла.
Управление
Затвор оснащён ручным приводом со штурвалом. Выдвижной шток перемещается вместе с ножом при открытии и закрытии, поэтому для его работы необходимо учитывать свободное пространство над арматурой. Управление предназначено для ручного изменения положения шибера.
Область применения
Шиберные затворы серии EX применяются в системах водоотведения и очистки сточных вод, целлюлозно-бумажной, химической, энергетической, горнодобывающей и пищевой промышленности, а также на линиях транспортирования сыпучих сред. Конкретную применимость к рабочей среде и температуре следует определять с учётом металлического исполнения седла и параметров технологического процесса.
Идентификация исполнения
Исполнение соответствует обозначению EX-01-080-HW-M: серия EX, DN 80, PN 10, ручной привод со штурвалом, выдвижной шток и металлическое седловое уплотнение.
