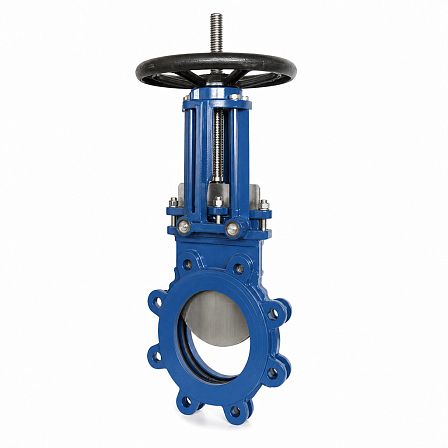

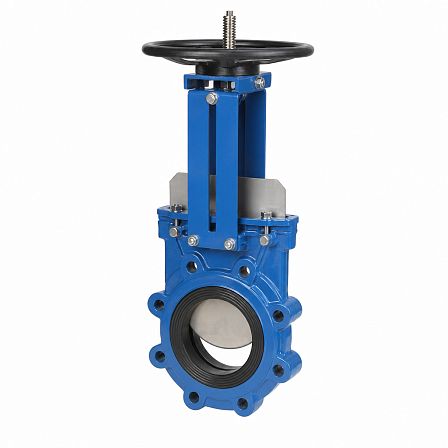

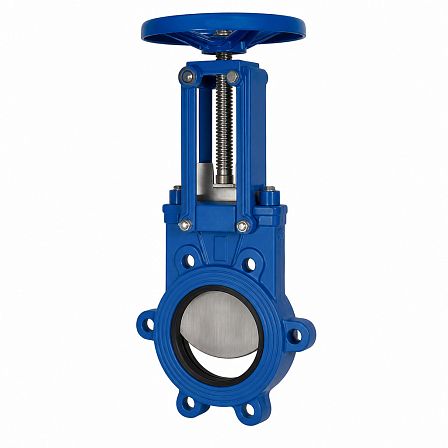

Затвор шиберный ГРАНОКС, EX, Ду 100, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, выдвижной шток, ISO-фланец, BB01A78306
АРТ: BB01A78306

Затвор шиберный ГРАНОКС, EX, Ду 100, Ру 10, Рраб 10 бар, корпус GG25, нож AISI 304, EPDM, выдвижной шток, ISO-фланец, BB01A78306

АРТ: BB01A78306
Краткие характеристики
Все характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
ГРАНОКС ГРАНОКС Бренд ГРАНОКС
  • Описание
  • Характеристики
  • Документация
Описание

Шиберный затвор ГРАНОКС серии EX, артикул BB01A78306, предназначен для перекрытия потока в трубопроводах DN 100. Исполнение: односторонний межфланцевый затвор PN 10 с рабочим давлением до 10 бар, корпусом из чугуна GG25, ножом AISI 304, седловым уплотнением EPDM, выдвижным штоком и ISO-фланцем для установки электропривода.

Назначение и конструкция

Затвор относится к ножевым шиберным затворам серии EX. Запорным элементом служит плоский нож, перемещающийся перпендикулярно потоку рабочей среды. Конструкция рассчитана на одностороннее направление потока и межфланцевую установку в трубопровод.

Основные технические характеристики

  • Серия: ГРАНОКС EX.
  • Артикул: BB01A78306.
  • Номинальный диаметр: Ду 100.
  • Номинальное давление: Ру 10.
  • Максимальное рабочее давление: 10 бар.
  • Присоединение: межфланцевое.
  • Направление потока: одностороннее.
  • Управление: ISO-фланец под электропривод.
  • Шток: выдвижной.

Материалы основных деталей

  • Корпус: серый чугун GG25.
  • Нож: нержавеющая сталь AISI 304.
  • Седловое уплотнение: EPDM.

Уплотнение и рабочая среда

Седловое уплотнение из EPDM обеспечивает герметизацию ножа в закрытом положении. Затворы серии EX применяют в системах водоотведения, канализационных сетях, на очистных сооружениях, а также на технологических трубопроводах с жидкими средами, содержащими взвешенные частицы. Рабочая среда должна соответствовать химической стойкости материалов GG25, AISI 304 и EPDM.

Особенности монтажа и привода

Затвор устанавливается между ответными фланцами трубопровода. ISO-фланец предназначен для монтажа электрического привода, а выдвижной шток перемещается вместе с ножом при открытии и закрытии. Для выдвижного штока предусматривается защитный кожух, ограничивающий попадание пыли на резьбовую часть.

Характеристики
Страна производства
РОССИЯ
Класс товара
Промышленные
Область применения
Канализация
Уплотнение
EPDM
Тип управления
Голый шток
Уплотнение седла
EPDM
Материал
Чугунные
Диаметр, (мм, дюйм)
100 (4)
Давление, бар
10
Присоединение
Фланцы
Количество в упаковке
1шт
Возможность установки автоматического привода
Да
Артикул
BB01A78306
Объём одной штуки, м³
0.00405
Тип шпинделя
Выдвижной
Вес (кг)
12
Длина (мм)
50
Ширина (мм)
180
Высота (мм)
450
